**DAN** » 07 окт 2012, 20:57

Спасибо AntonM за изложенный материал. Вот и у меня дошли руки до монтажа блока круиз-контроля. С подробным отчетом можно ознакомиться .

**Snegovik** » 16 окт 2012, 22:37

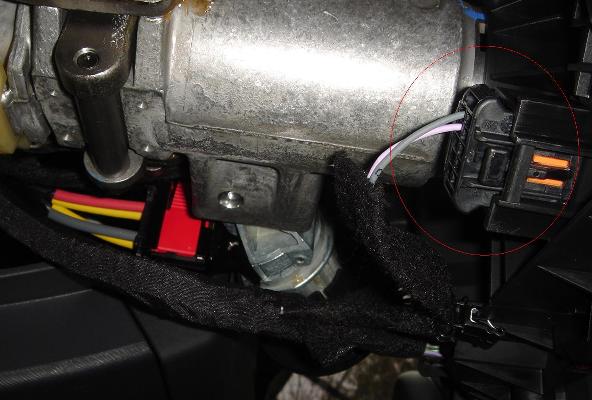

Всем здравствуйте. Подскажите, пожалуйста, то знает, если разъем возле корректора фар есть а под рулевой колонкой в разъеме только два провода (как я понял, это подушка) можно ли каким-то образом установить круиз?

**DAN** » 17 окт 2012, 16:41

**Snegovik** » 17 окт 2012, 22:09

**Snegovik** » 30 окт 2012, 23:34

Подскажите, пожалуйста, на какие клемы, разъёмы идут провода от кнопок круиз-контроля (после разема под рулем).
Хотел установить круиз, а там не хватает проводов в раземе (под рулем).
Думаю, может протянуть провода на ЭБУ но не знаю на какие клемы смотреть :?:

**Snegovik** » 13 ноя 2012, 01:00

Огромное Вам спасибо

Хоть рисунок и видел дамно, но не понимал что есть что на нем)))

**Snegovik** » 05 фев 2013, 01:27

Может кому-то будет полезная информация.
После анализа схем, и осмотра разъемов блока №120, выяснилось,
что в блоке контакты есть, а вот в разъеме не хватает 2-х проводов.

**DAN** » 05 фев 2013, 10:53

**Snegovik** » 05 фев 2013, 12:12

Расположен сразу за аккумулятором (мозги машины), самый верхний разъем (два длиннее и этот третий поменьше).

**ivas777** » 05 фев 2013, 18:00

**DAN** » 05 фев 2013, 21:13

**Snegovik** » 06 фев 2013, 01:03

**ivas777** » 06 фев 2013, 01:07

**Snegovik** » 06 фев 2013, 01:18

**DAN** » 06 фев 2013, 10:48

**Snegovik** » 07 фев 2013, 01:28

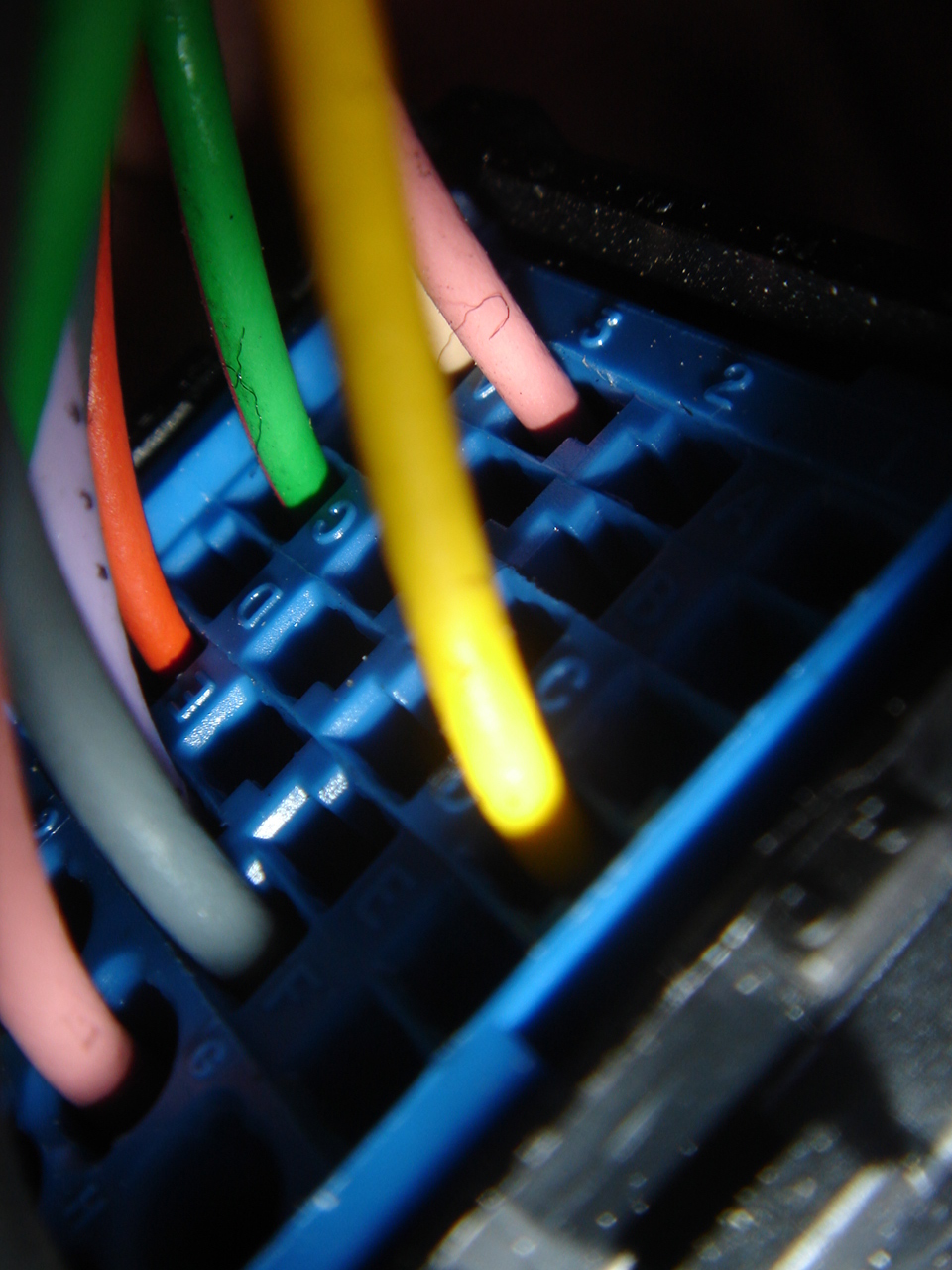

…и еще оказывается (судя по фото разъему) не хватает проводов в этом-же разъеме для кнопки включения круиза (А2 и С3).

**Sunsetpeople** » 07 фев 2013, 01:54

Кто нибудь может мне сказать, я из фотоотчета ничего не понял( К какой колодке нужно подключать самопальный блок с кнопками, к белой? там всего два провода получаются, а кнопок 4, каким образом это все работает? Зачем перемычка временная ставится тоже непонятно? Я нашел у себя белый разъем, это значит есть КК у меня в мозгах?

**DAN** » 07 фев 2013, 11:15

**Snegovik** » 07 фев 2013, 12:18

DAN все верно указал.
И еще посмотри на верхний разъем блока №120. И поймешь, есть выход с него или нет,
Ну а если есть выход, то смотри есть ли провода отходящие с разъема.

**Snegovik** » 07 фев 2013, 12:37

Так... и в разъеме №1081 тоже не хватает проводов.

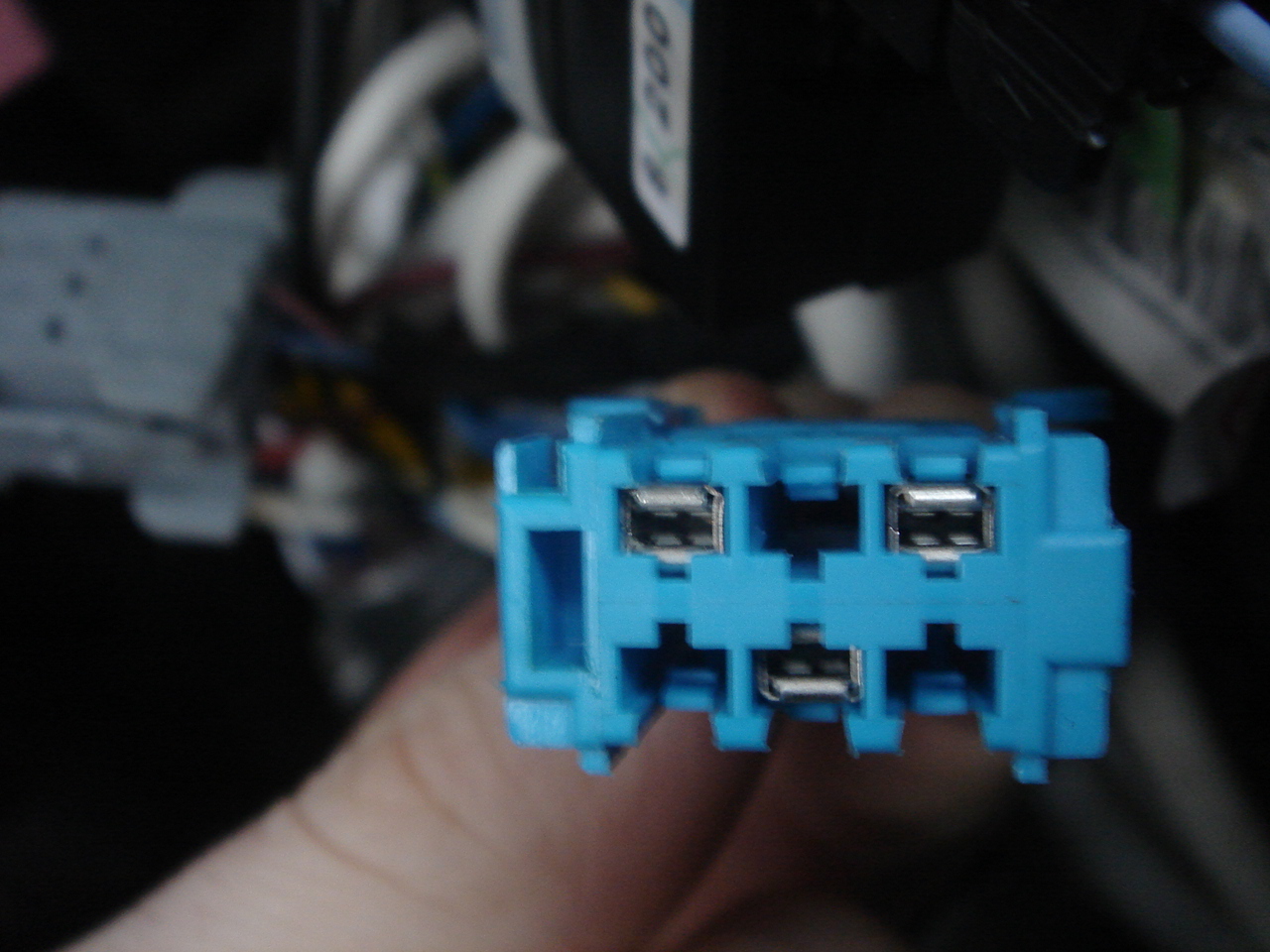

Р.S. Кто подскажет что это за синий разъем (рядом с №1081)

**DAN** » 07 фев 2013, 13:34

**Snegovik** » 07 фев 2013, 14:21

Спасибо за информацию.
Я думал что «серый» разъем, это разъем №1081(хотя видел что №1081 белый, но подумал что с модификацией авто, изменился цвет).
Поискав хорошенько под рулем, торпедой, около педалей, белого разъема № 1081, эго не обнаружил.
Следовательно, провода которые шили на него, нужно тянуть заново (хоть повезло что 5-ть проводов обнаружил запасных).
Итого:

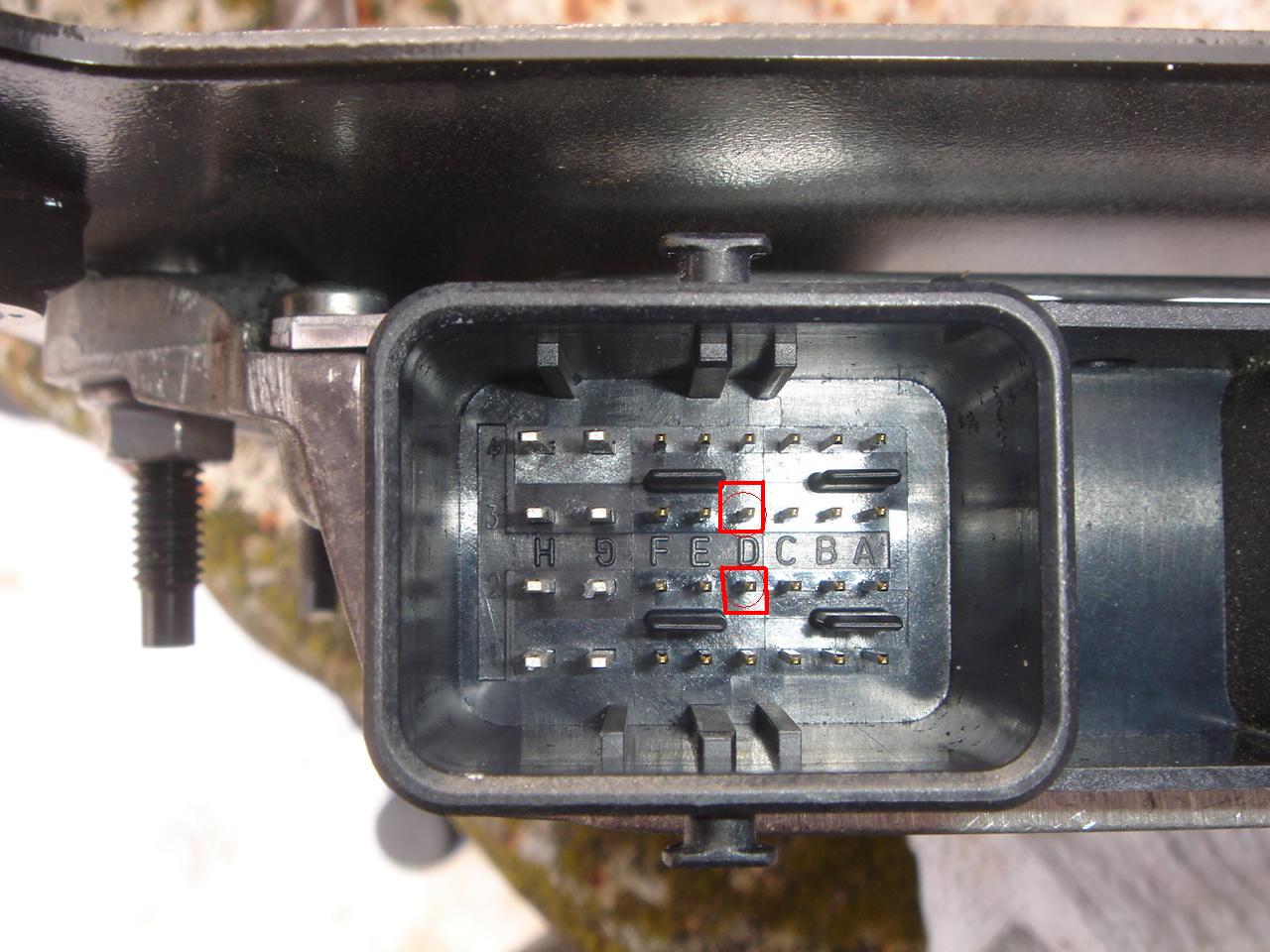

1.C блока ЭБУ №120, нужно протянуть 2-ва провода (в кого нет их) и вставить в клемы D2, D3 — на самом блоке. А на ихние концы подключить «самодельный» пульт (кнопки). И установить возле руля.
2.Еще нужно 2-ва провода также протянуть в салон и вставить в разъем ЭБУ на клемы А2, С3. Если нет разъема №1081. В салоне установить переключатель (кнопку) для вкл.круиза и вкл. ограничителя скорости.
3.Протянуть хотя бы 1 провод (второй можно не тянуть и не подключать если не нужна индикация (подсветка самой кнопки) с блока №1337 (клема 1) для круиза и подключить на кнопку с пункта№2.

DAN, Подскажите, поправьте если мое понимание не верное. И неошибаюсь ли на счет подсветки кнопки в пункте №3

**Sunsetpeople** » 07 фев 2013, 15:10

**Sunsetpeople** » 07 фев 2013, 15:15

**Snegovik** » 07 фев 2013, 15:29

**Sunsetpeople** » 07 фев 2013, 15:35

**DAN** » 07 фев 2013, 15:54

**Sunsetpeople** » 07 фев 2013, 16:01

**Snegovik** » 07 фев 2013, 16:05

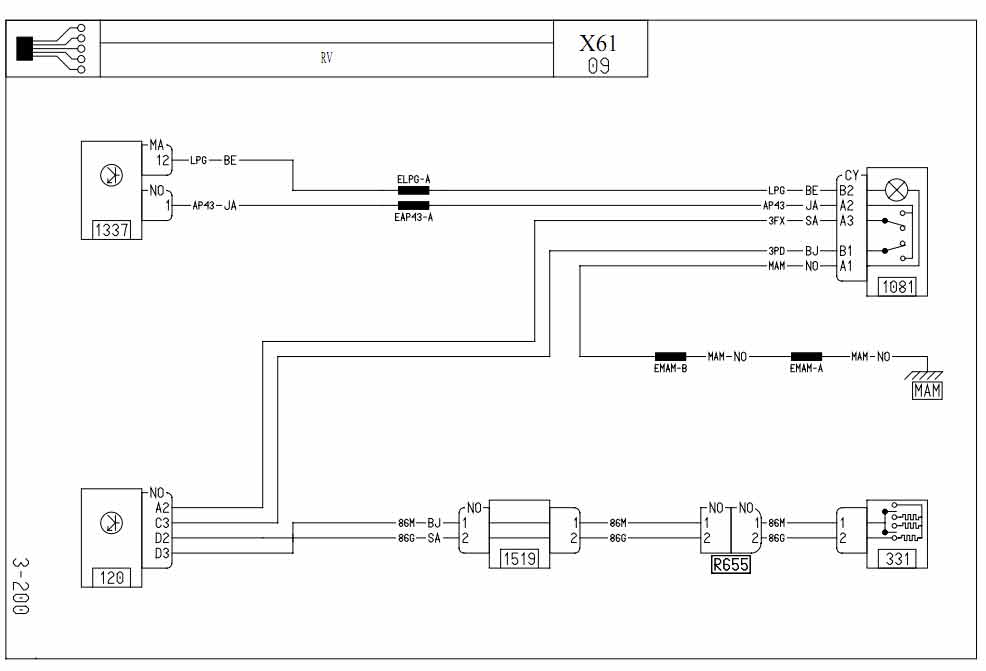

По схеме ведь нарисовано что, один «+» идет на лампочку (думал что это подсветка кнопки провод «LPG», контакт В3),
а второй «+» и есть управления (провод «АР43», контакт «А2»)

**Sunsetpeople** » 07 фев 2013, 16:08

**Snegovik** » 07 фев 2013, 16:09

**Sunsetpeople** » 07 фев 2013, 16:19

[quote="Snegovik"][/quote]

если разницы нет тогда зачем переключатся между этими режимами? я вообще запутался с вами... если у себя сделаю создам отдельную тему, нужно было просто взять и написать какие кнопки к каким цветам подключать на какого цвета разъемах... для чего все эти схемы непонятно, если уже ребята делали так доступнее не изложить что ли...

В общем Дан мне все разъянил у себя на сайте, спасибо ему! уже начинаю понимать. Сейчас пойду гляну есть у меня провода подрулевой колонкой или нет

**DAN** » 07 фев 2013, 16:34

**Sunsetpeople** » 07 фев 2013, 16:47

**Pasha** » 07 фев 2013, 16:49

**DAN** » 07 фев 2013, 16:55

**Snegovik** » 07 фев 2013, 17:04

Pasha, DAN - спасибо за прояснение.

**Pasha** » 07 фев 2013, 17:09

**DAN** » 07 фев 2013, 17:25

**Sunsetpeople** » 07 фев 2013, 17:32

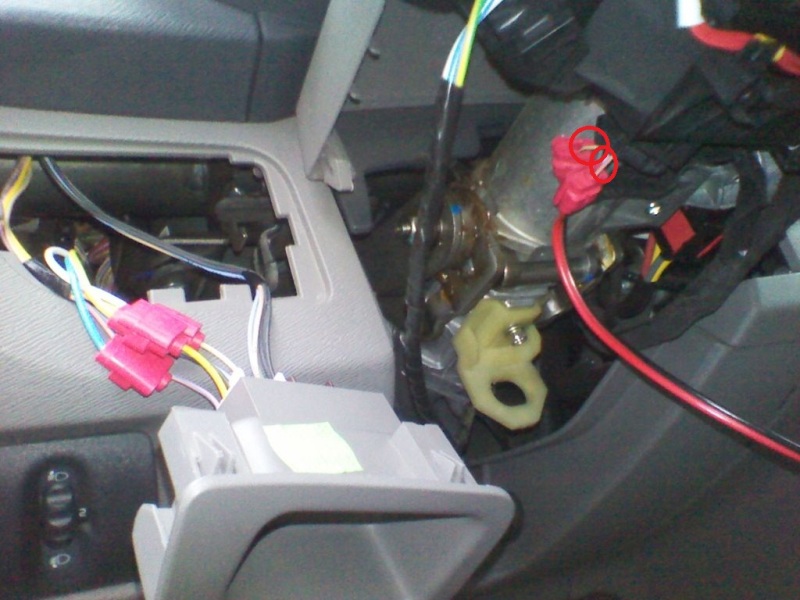

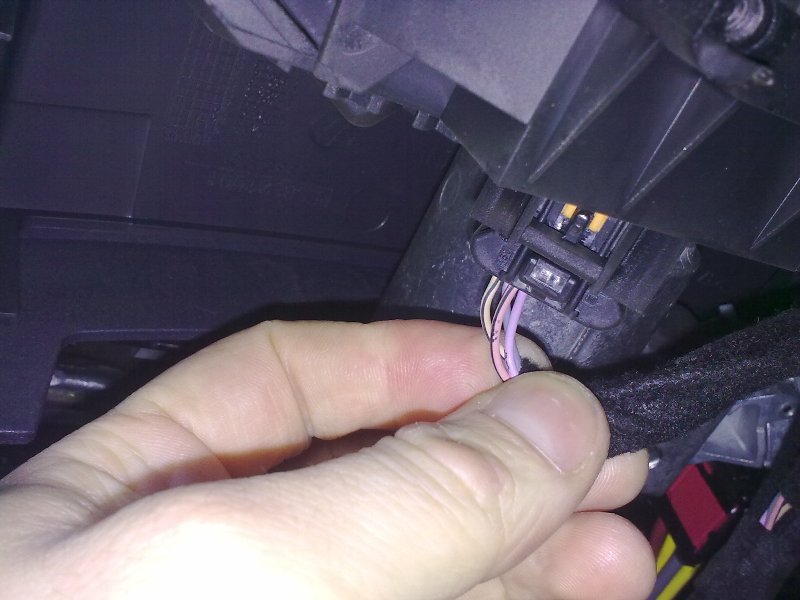

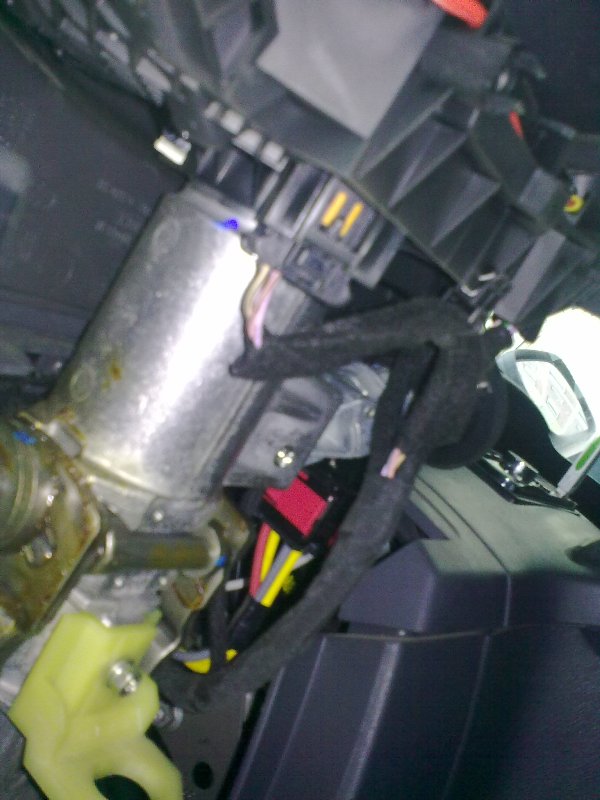

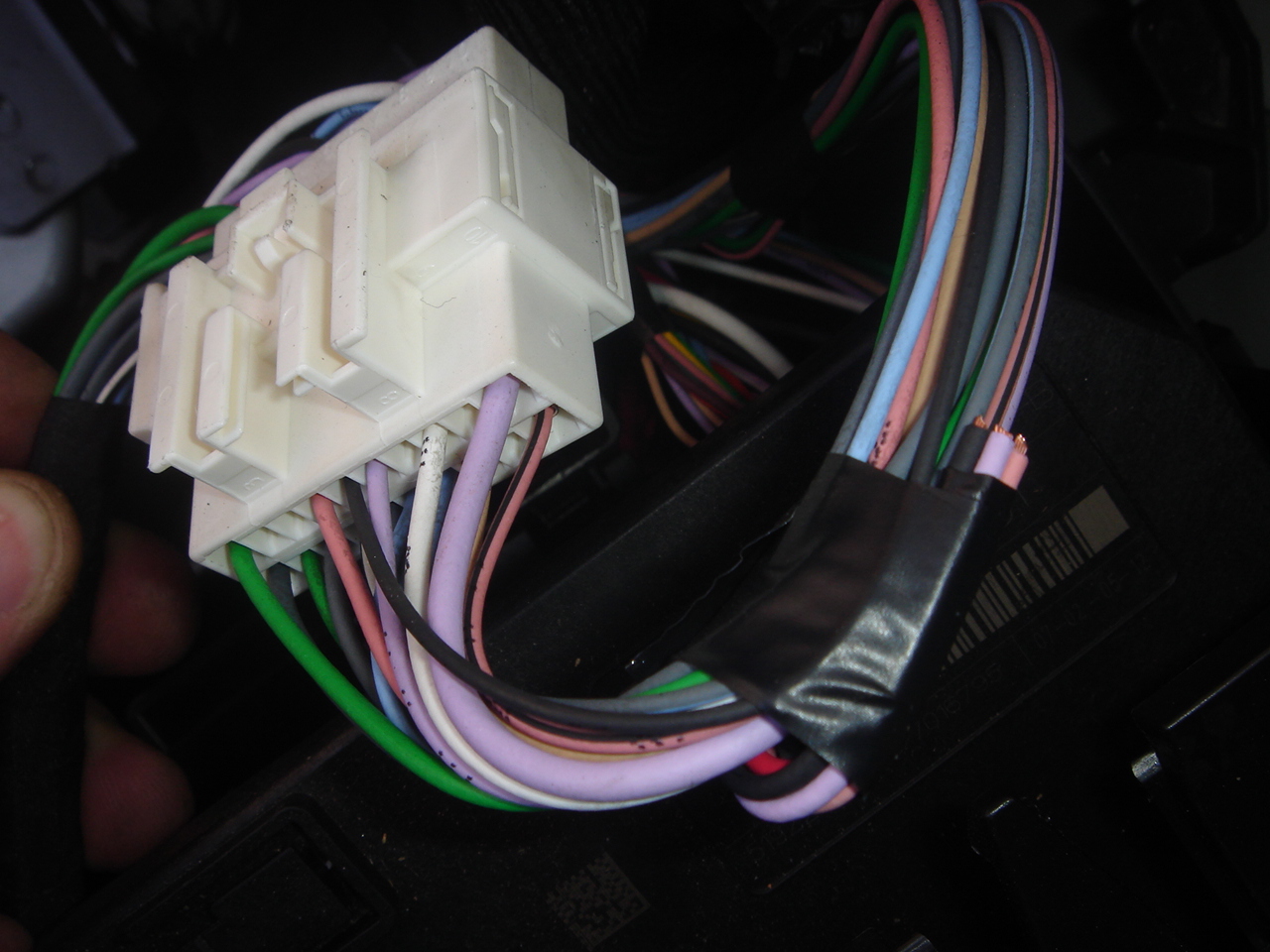

Сейчас сходил снял панельку, вот они провода, я правильно понимаю что у меня все ок с этим? какие из них резать? розовый+ бежевый, но он с полоской. в ваших обозначениях провода без полосок

**Snegovik** » 07 фев 2013, 18:48

**DAN** » 07 фев 2013, 18:55

**Snegovik** » 07 фев 2013, 19:26

не просто спасибо, а СПАСИБИЩЕ

**Sunsetpeople** » 07 фев 2013, 20:30

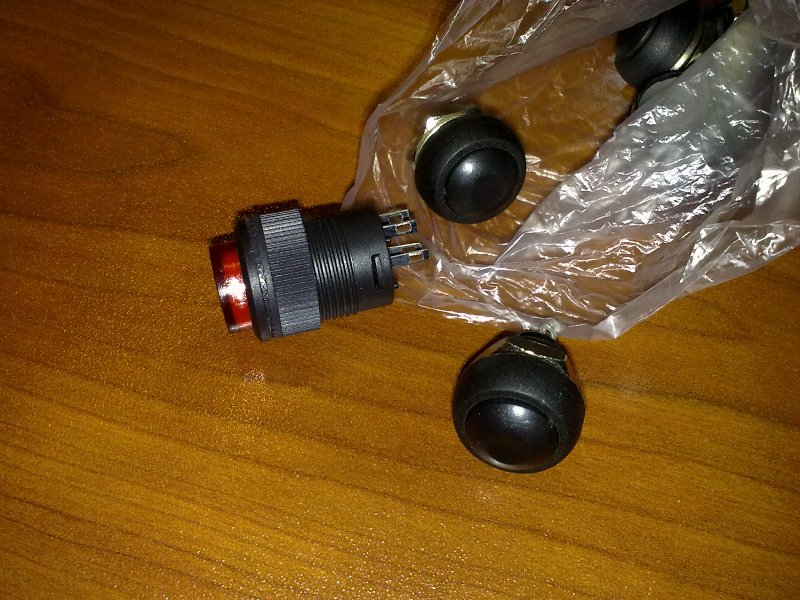

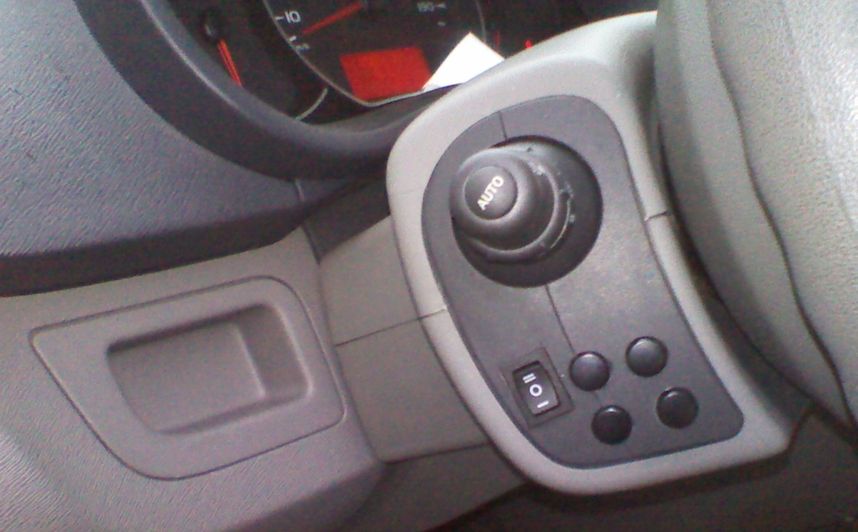

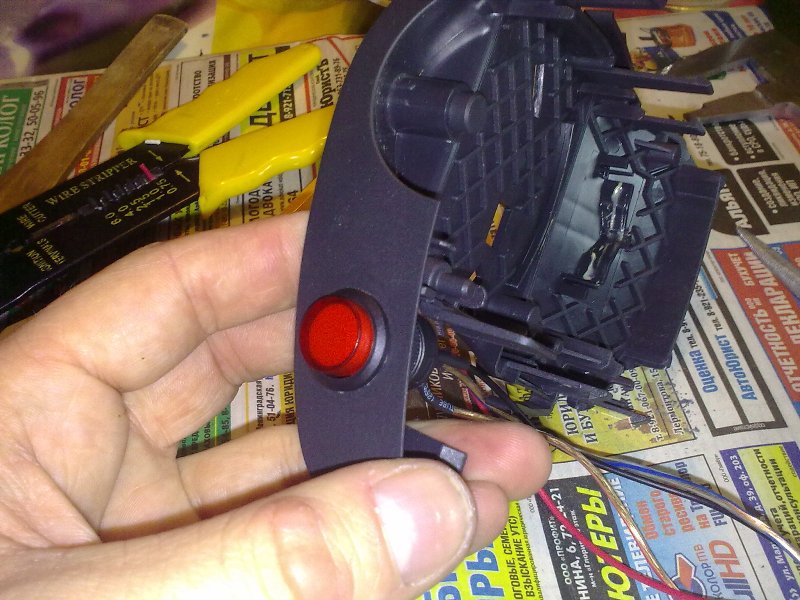

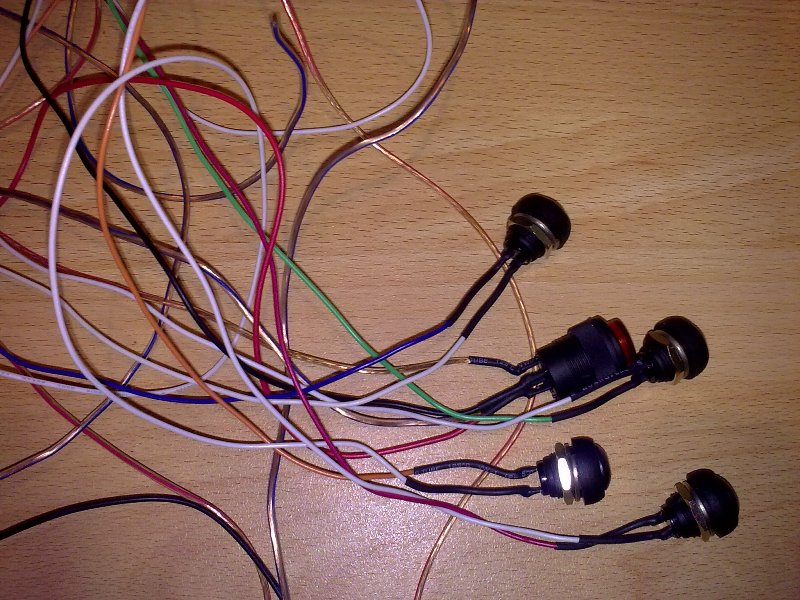

Посмотрел как некоторые сделали кнопки, понравилось только у отдельных товарищей. Dan вообще зачот. Поехал в электротовары купил вот такие, мне кажется отличный вариант, тем более есть возможность подключить подсветку. И еще не понимаю зачем вы паретесь колхозите плату прямо в панельку и на нее распаиваете кнопки, при этом вырезаете дырки которые потом с зазорами под кнопки встают. не проще ли напаять проводов на кнопки и панельку объеденить в коробочку, которую закрепить на хомутах внутри обшивки, а от кнопок пустить к ней провода.

**Sunsetpeople** » 07 фев 2013, 22:16

**ivas777** » 08 фев 2013, 00:22

Как ты сразу перешел от слов к делу-молочина... думал, что ты будешь раскачиваться, а ты уже вон в магаз даже сгонял и купил кнопки

Sunsetpeople, ждем отчета народного и простого (того, о котором ты сокрушался)

Хотя уже из множества постов в общих чертах понятно все, но все же.
Ну хотя бы просто твоего доп. отчетика с фотами

По весне займусь тоже.

**Snegovik** » 08 фев 2013, 00:29

Подскажите, пожалуйста, еще такое:
При отсутствии разъема № 1081, и №1519 необходимо протянуть следующие провода:
(если ограничитель не собираюсь подключать)
2шт. от ЭБУ, контакты "D2" и "D3" (для пульта управления).
1шт. до ЭБУ, контакт "А2" для подачи на ЭБУ сигнала через кнопку о включенном круиз-контроле (питание берем с любой цепи «АР43»).

**Sunsetpeople** » 08 фев 2013, 00:37

**Sunsetpeople** » 08 фев 2013, 00:45

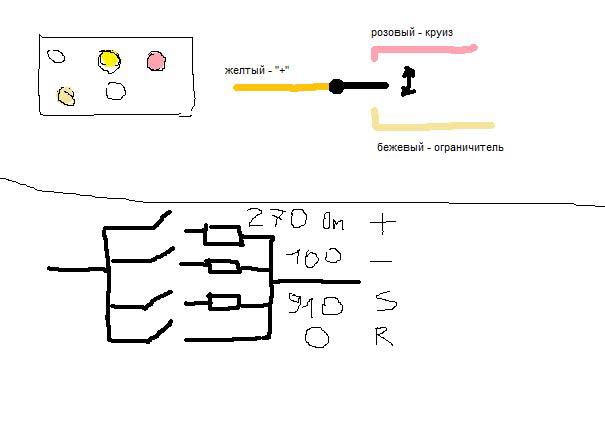

Теперь кто мне подскажет, так подключать кнопки? И почему ваши розовые и бежевые провода у меня с полосками? или у вас тоже?

**Snegovik** » 08 фев 2013, 00:50

**Snegovik** » 08 фев 2013, 00:54

**Sunsetpeople** » 08 фев 2013, 00:58

**Snegovik** » 08 фев 2013, 02:37

**DAN** » 08 фев 2013, 10:58

**DAN** » 08 фев 2013, 11:10

**Snegovik** » 08 фев 2013, 11:46

DAN, еще раз благодарствую.
Достануразъем с ЭБУ и буду соединять.
Р.S.На разборке сказали что отрезать разъем не будут, отдадут только с проводкой салона за 200$. (ради 3клем оч.дорого).
Буду искать дальшее где взять клемы.

**Yarilo** » 08 фев 2013, 12:59

Всем ПРИВЕТ! А кто мне сможет подсказать номер каталожный [b]СПИРАЛЬНого КАБЕЛя AIRBAG ШЛЕЙФ ПОДУШКИ БЕЗОПАСНОСТИ РУЛЯ[/b] с круизом.
Кому интересно-вот 8200218170-кнопки круиза с проводами.

**Sunsetpeople** » 08 фев 2013, 17:00

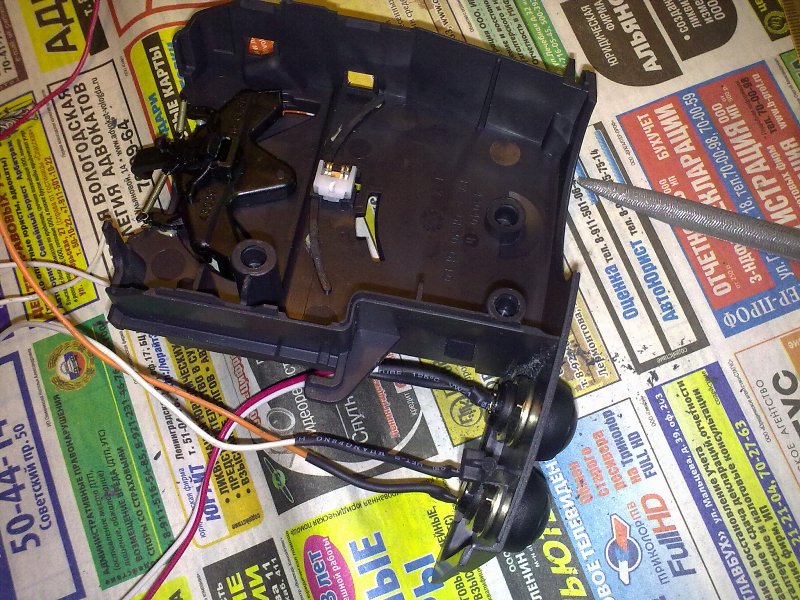

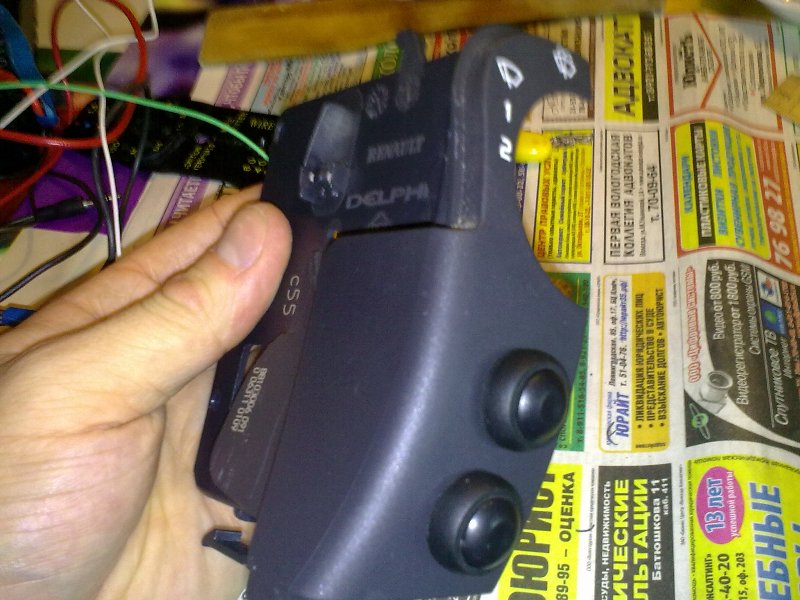

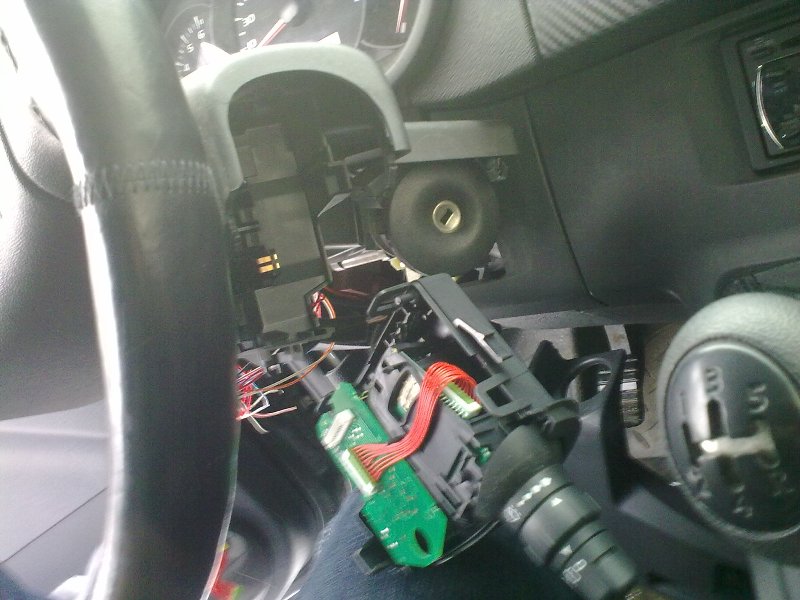

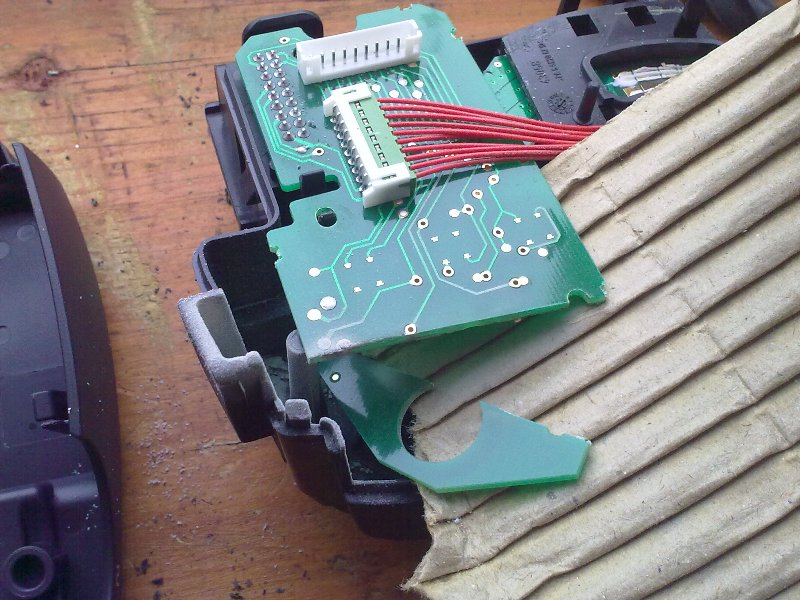

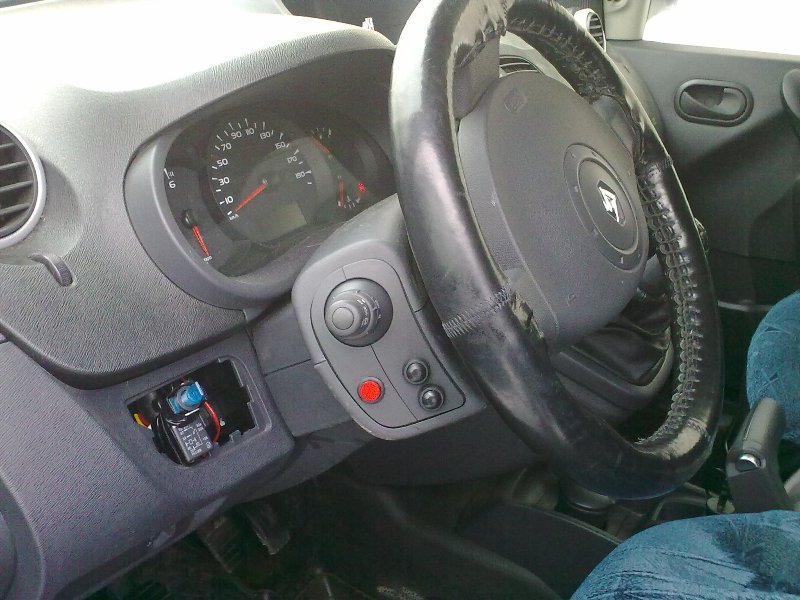

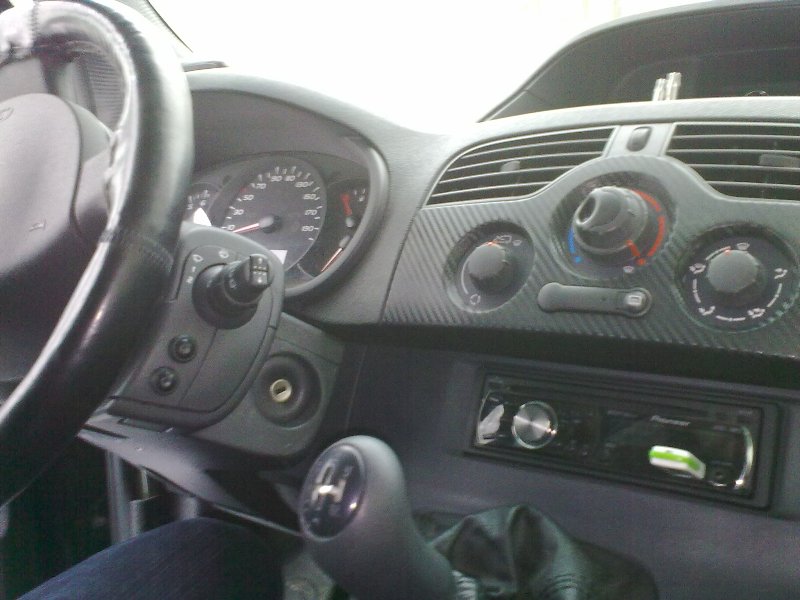

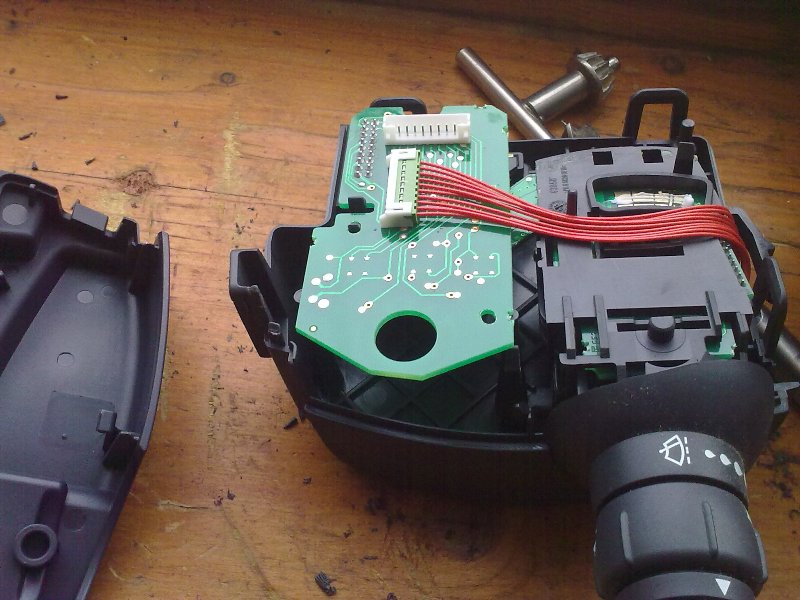

Сегодня врезал кнопки, рещил сделать справа и слева по две, так они большие и не помещаются на одну Сторону. с левым переключатеелм было все просто, а вот с правым возникли проблемы- внутри тектолитовая плата мешала, но у меня в комплектации нет регулировки аудио под рулем, поэтому я просто отрезал кусок и все встало отлично.

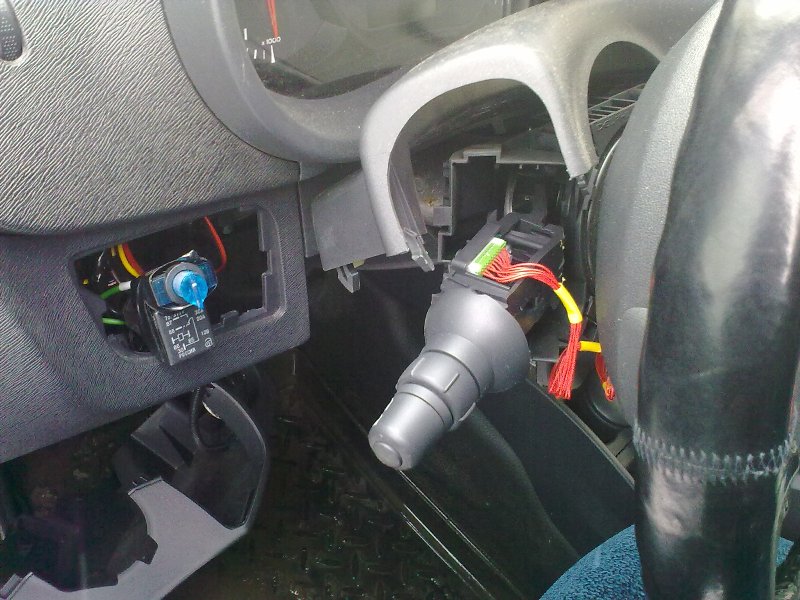

Правый подрулевой переключатель снимать сложнее, там провода внатяг, пришлось все отсоединять силой.

**Sunsetpeople** » 08 фев 2013, 18:15

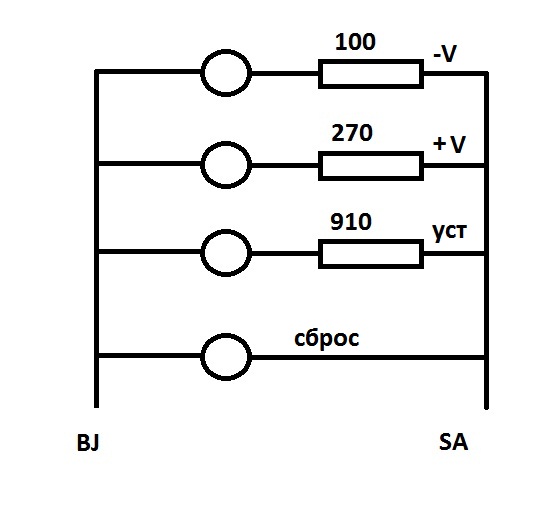

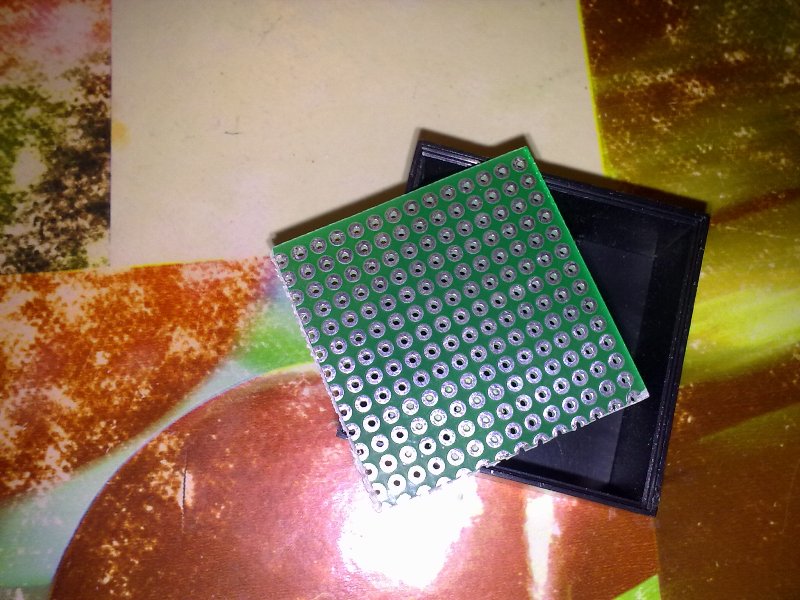

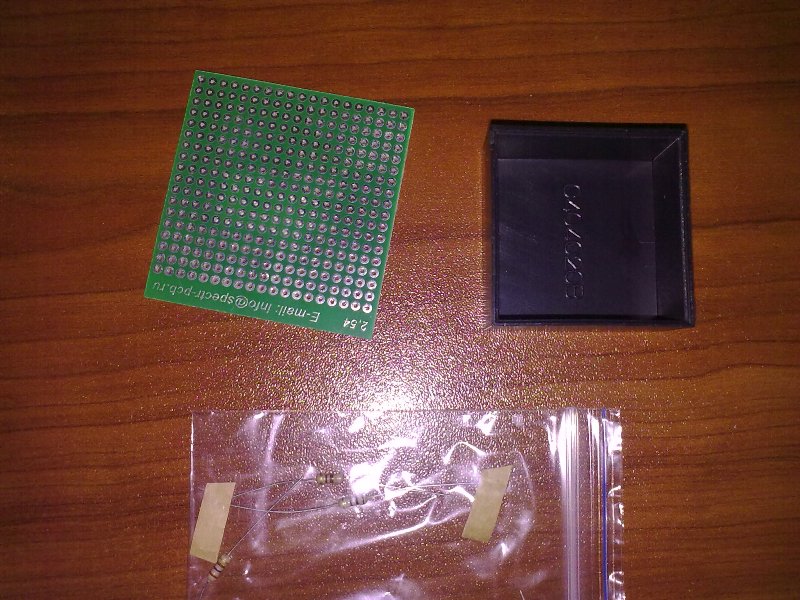

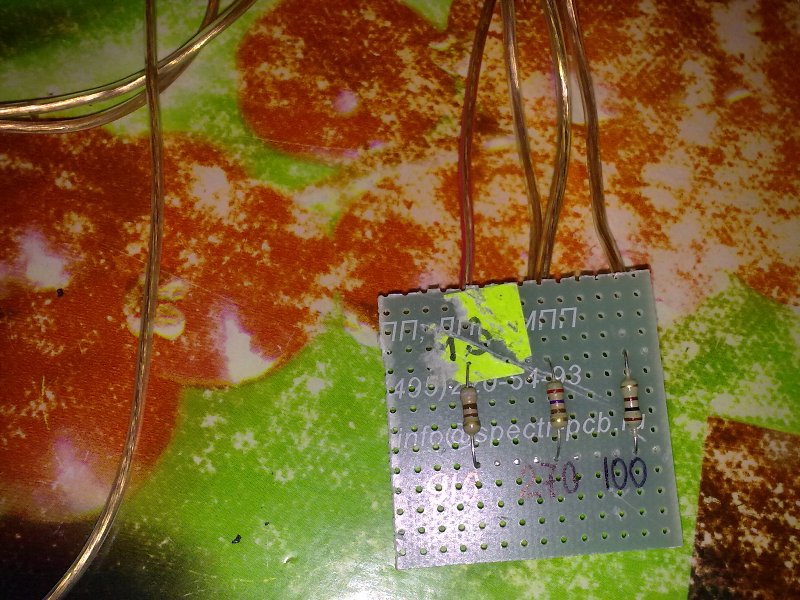

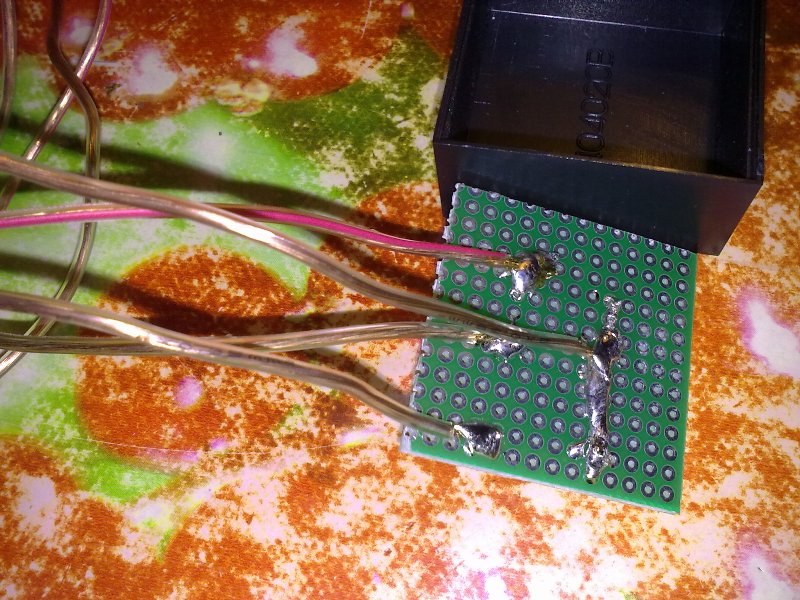

Купил печатную плату готовую, 3 сопротивления 100, 270 и 910 Ом 0,15 Вт и коробочку. как все это дело спаяю, залью коробочку пластиком.

**Sunsetpeople** » 08 фев 2013, 20:01

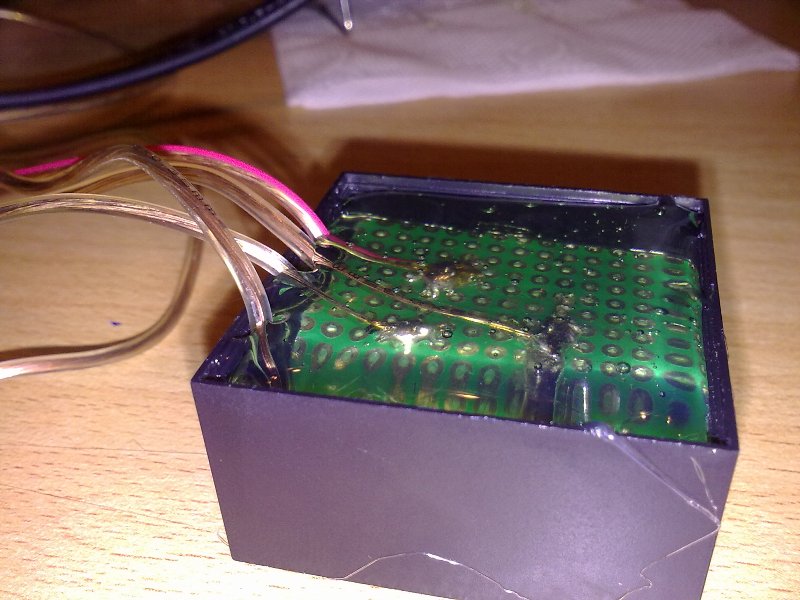

Распаял, залил термоклеем.
