Сообщение Сергей » 13 ноя 2012, 13:18

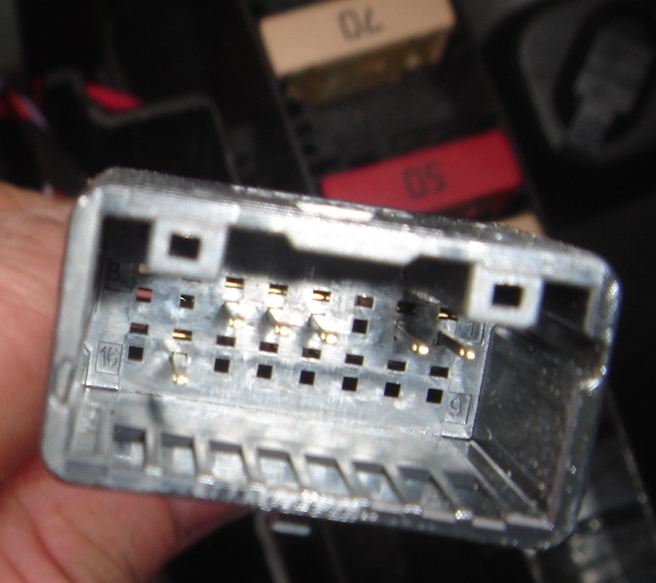

Снимал панельку с выключателем круиза и обнаружил там еще один разъем с проводами, таким как на круизе. Что это может быть? Может пустышка?

-----------------------

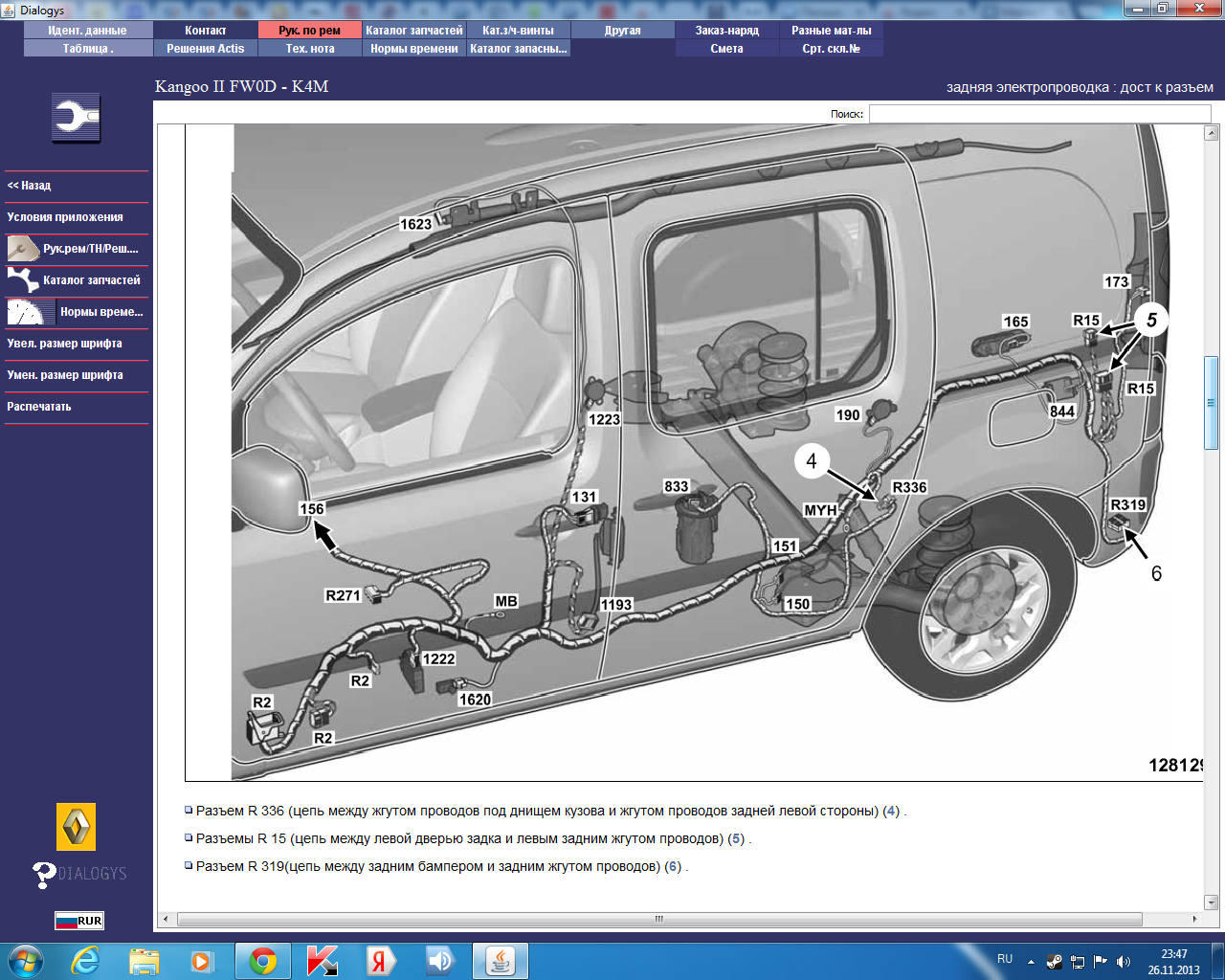

Схематичное расположение разъемов и проводки в Кангу2: viewtopic.php?f=6&t=1459&p=6804#p17871
------------------------
Аватара пользователя
Сергей

Сообщения: 112
Зарегистрирован: 27 май 2012, 02:34
Откуда: Украина, Черкассы.
Авто: Renault Kangoo 1.5 dCi Exp 2011

Re: Обнаружил разъем..

Сообщение AntonM » 13 ноя 2012, 13:54

ESP
Аватара пользователя
AntonM
Администратор

Сообщения: 332
Зарегистрирован: 28 авг 2011, 10:12
Авто: 123

Re: Обнаружил разъем..

Сообщение Vitvl1 » 13 ноя 2012, 13:55

Где-то там - клеммы, на которые подходят провода CAN-шины (для подключения CAN-модуля, через который можно включить любую сигнализацию).
Изображение[/url]
Vitvl1

Сообщения: 109
Зарегистрирован: 22 ноя 2011, 12:46
Откуда: Череповец
Авто: Kangoo 2 max

Re: Обнаружил разъем..

Сообщение DAN » 13 ноя 2012, 14:11

AntonM писал(а):ESP

viewtopic.php?f=6&t=416
Компьютерная диагностика CLIP в Брянской области
Аватара пользователя
DAN

Сообщения: 768
Зарегистрирован: 25 сен 2011, 10:44
Откуда: РФ, Брянская область
Авто: Renault Scenic II и Kangoo II

Re: Обнаружил разъем..

Сообщение Сергей » 13 ноя 2012, 18:04

ESP в комплекте нет. Может это просто типовые кабели под все модификации....А может спросить у ОД...
Аватара пользователя
Сергей

Сообщения: 112
Зарегистрирован: 27 май 2012, 02:34
Откуда: Украина, Черкассы.
Авто: Renault Kangoo 1.5 dCi Exp 2011

Re: Обнаружил разъем..

Сообщение ivas777 » 13 ноя 2012, 19:04

Сергей писал(а):ESP в комплекте нет. Может это просто типовые кабели под все модификации....А может спросить у ОД...


Ну и что, что нет, круиза у многих тоже не было, а теперь есть (за счет свободноболтающихся клемм) :D
Там в теме, на которую здесь выложили ссылку, вроде все пережевали про этот разъем, хотя как всегда остлось что-то недосказанное :)
После объединения тучи смежных тем напросились выводы: *Перед созданием темы/сообщения, воспользуйтесь поиском или FAQ *В названии темы,сначала, указывайте предмет темы, а затем уже суть вопроса; Уважайте друг друга и труд модераторов.
---------------
Аватара пользователя
ivas777

Сообщения: 3178
Зарегистрирован: 09 апр 2012, 23:40
Откуда: г.Ленинград
Авто: Кангу2 1.6л, 16клап. из Германии 2008г.

Re: Обнаружил разъем..

Сообщение vlad_kyiv » 14 ноя 2012, 11:53

Именно в верхней панельке ставится кнопка заднего парктроника . А его проводка есть даже в базе .


Доступно все , кроме проводки под задним бампером : разъем на левой центральной стойке для бипера , разъем под кнопку отключения (включения) , разъем под водительским креслом для самого блока и , собственно , разъем под кнопку .
Может именно ее нашел топикстартер ? ? ?

vlad_kyiv

Сообщения: 94
Зарегистрирован: 04 фев 2012, 12:55
Откуда: Киев
Авто: кенго 2009

Непонятные разъемы

Сообщение Snegovik » 02 мар 2013, 22:05

Периодично нахожу в машине разъемы и провода не понятно, откуда и куда идущие.
Надеюсь тема будет актуальная не только тем кому тяжело самому разобраться в электро проводке.

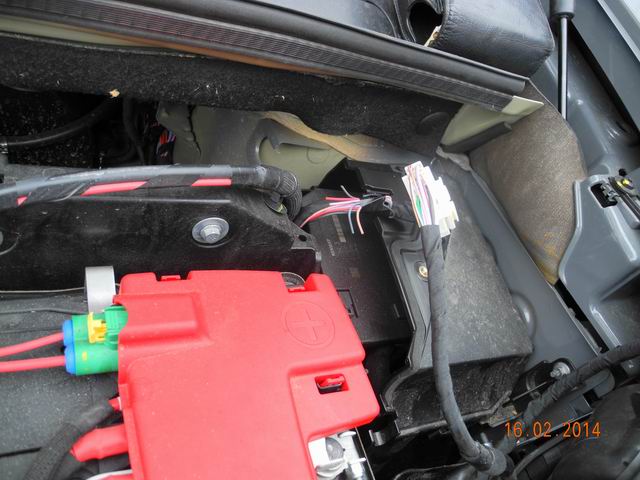

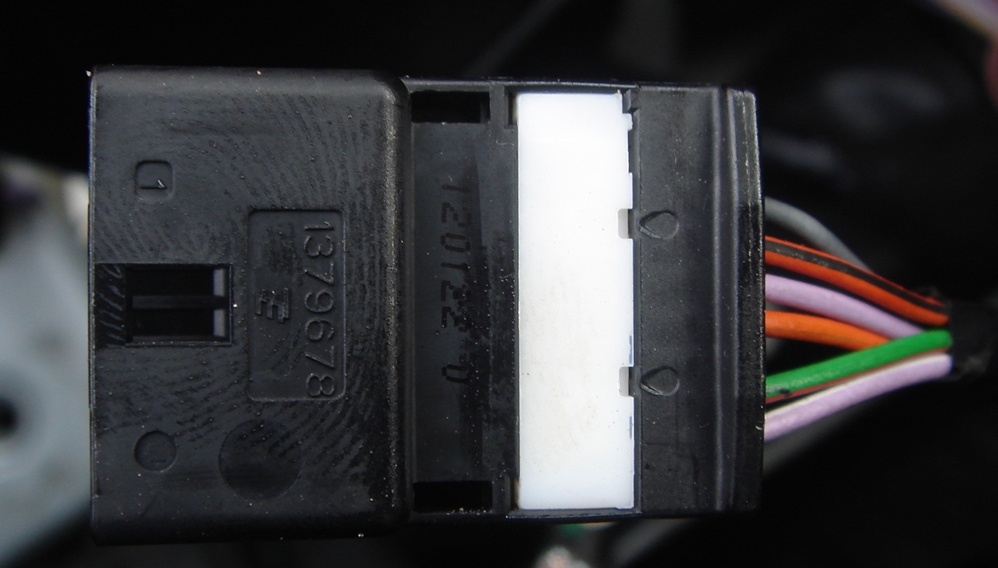

1.Нашел не подключен, лежащий возле блока №1337, черный разъем.

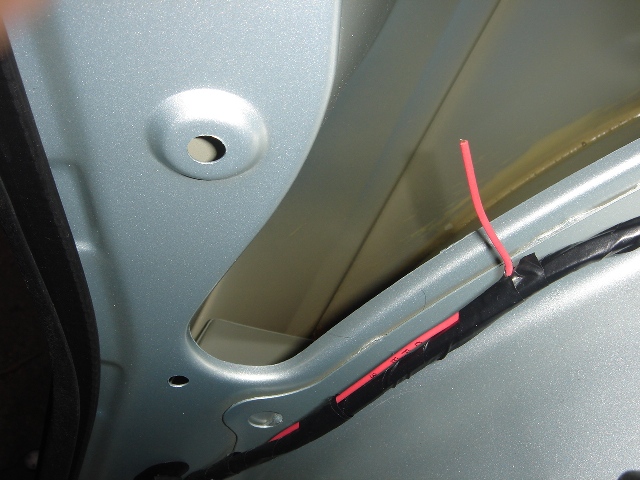

2.Нашел в раене задней правой арки (ближе к точки крепления ремня) красный провод в таком состоянии.
Кто подскажет что за разъем и провод?
Вложения
Копия DSC00024.JPG
Копия DSC00026.JPG
Копия Задняя правая арка (ближе к сидушке).JPG
Snegovik

Сообщения: 108
Зарегистрирован: 16 окт 2012, 22:06
Откуда: Украина, Киев
Авто: Kengoo II (1,6)8v

Re: Непонятные разъемы

Сообщение Snegovik » 12 мар 2013, 00:35

Все-же может кто-то задавался вопросом что за разъем по капотом.
Неужели только в меня такой разъем «гуляет»?
Snegovik

Сообщения: 108
Зарегистрирован: 16 окт 2012, 22:06
Откуда: Украина, Киев
Авто: Kengoo II (1,6)8v

Re: Непонятные разъемы

Сообщение loxic » 12 мар 2013, 01:15

Трудно заниматься экстрасенсизмом, да еще на расстоянии. Вы укажите, какого года выпуска машина, какая комплектация? Фото очень неудачные. Где это находится тоже не понять. Информации ноль..
loxic

Сообщения: 222
Зарегистрирован: 20 ноя 2011, 19:40
Откуда: Оренбург
Авто: Канго II Expression Фаза-I

Re: Непонятные разъемы

Сообщение kom-post » 14 мар 2013, 11:14

тоже нашел разъемы.

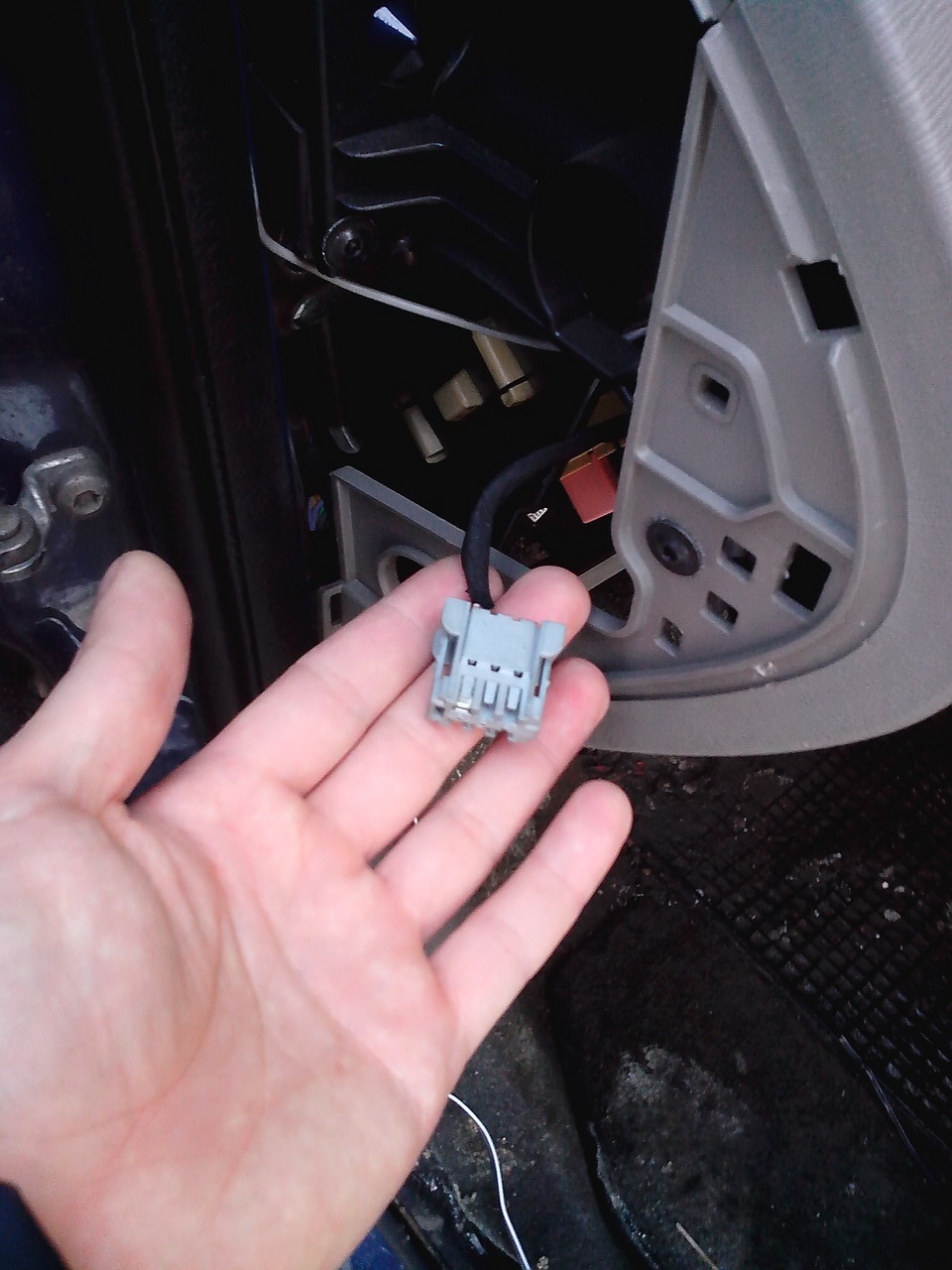

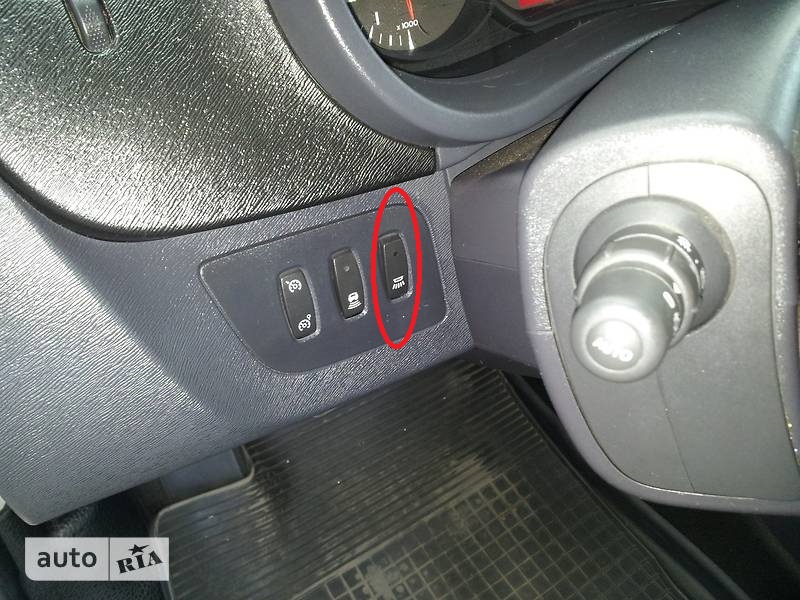

1) в районе где должен быть выключатель заднего парктроника (у меня там пусто).


2) видно если снять боковую стенку торпеды что со стороны водителя.

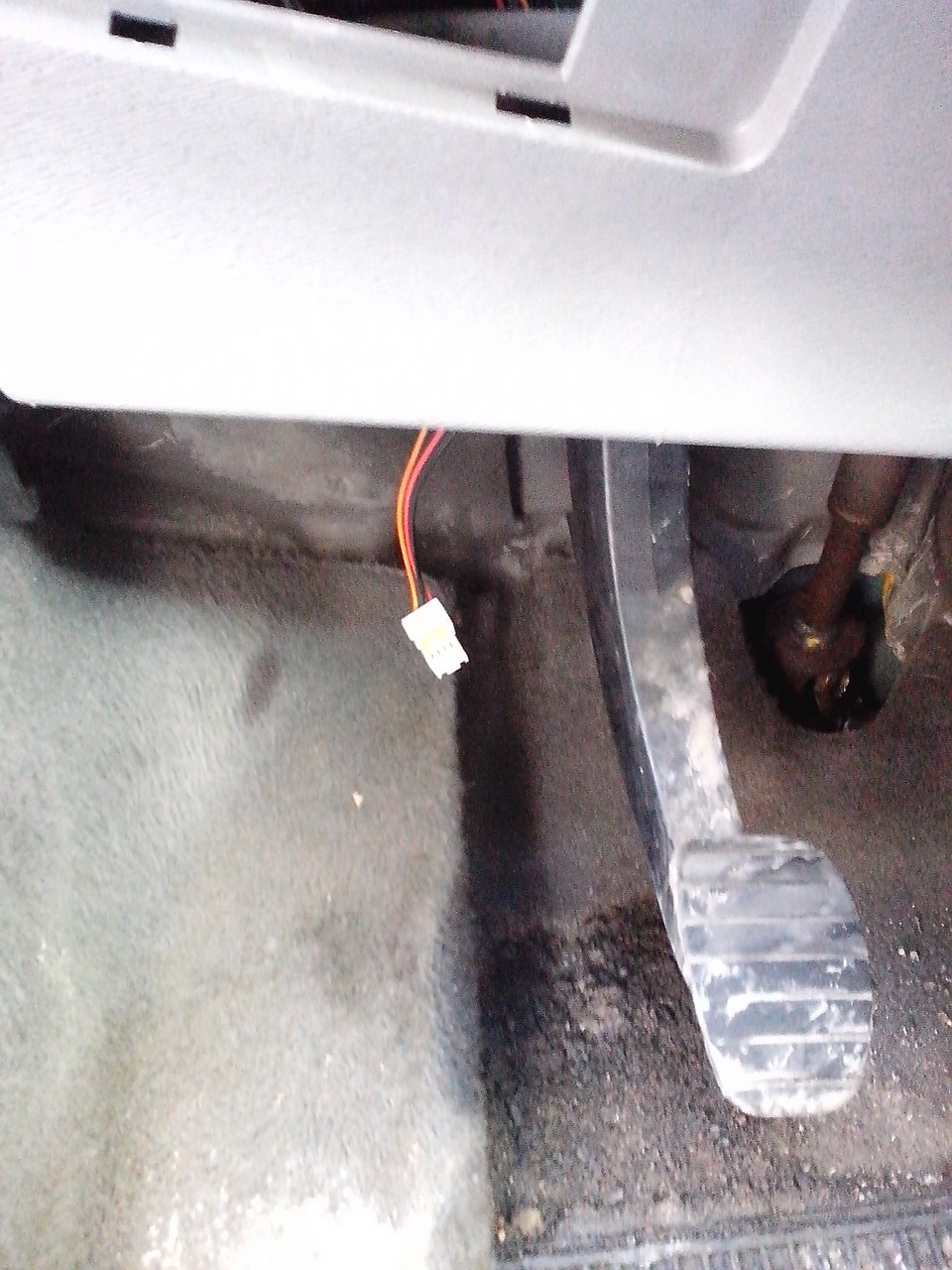

3) над педалью сцепления. висит из под торпеды.
Старый, опытный камикадзе.
KW0Y K7M 1,6л 8к 5мкпп
Аватара пользователя
kom-post

Сообщения: 206
Зарегистрирован: 06 ноя 2012, 01:04
Откуда: Город родной! Питер, я твой!
Авто: Renault Kangoo Dynamique 1.5 dCi

Re: Непонятные разъемы

Сообщение DAN » 14 мар 2013, 11:47

Snegovik писал(а):Периодично нахожу в машине разъемы и провода не понятно, откуда и куда идущие.

Думаю, идентифицировать их можно путем тщательного изучения электросхем: viewtopic.php?f=6&t=20&p=1237#p21
Компьютерная диагностика CLIP в Брянской области
Аватара пользователя
DAN

Сообщения: 768
Зарегистрирован: 25 сен 2011, 10:44
Откуда: РФ, Брянская область
Авто: Renault Scenic II и Kangoo II

Re: Непонятные разъемы

Сообщение Snegovik » 14 мар 2013, 12:42

kom-post писал(а):тоже нашел разъемы.
1) в районе где должен быть выключатель заднего парктроника (у меня там пусто).

Разъем № 1440 (коричневый) Выключатель системы парковки

kom-post писал(а):2) видно если снять боковую стенку торпеды что со стороны водителя.

Разъем № 1106 (серый) Выключатель системы стабилизации траектории. viewtopic.php?f=6&t=416

kom-post писал(а):3) над педалью сцепления. висит из под торпеды.

Возможно, но не уверен разъем №1081 (белый) Выключатель ограничителя скорости движения (если круиз-контроля нет в авто-значит скорей всего это он).
Последний раз редактировалось Snegovik 14 мар 2013, 12:46, всего редактировалось 1 раз.
Snegovik

Сообщения: 108
Зарегистрирован: 16 окт 2012, 22:06
Откуда: Украина, Киев
Авто: Kengoo II (1,6)8v

Re: Непонятные разъемы

Сообщение Snegovik » 14 мар 2013, 12:44

DAN писал(а):
Snegovik писал(а):Периодично нахожу в машине разъемы и провода не понятно, откуда и куда идущие.

Думаю, идентифицировать их можно путем тщательного изучения электросхем: viewtopic.php?f=6&t=20&p=1237#p21

Согласен, но это трудоемкий, долгий процесс.
Хочется как всегда все ответы на вопросы сразу)))
Snegovik

Сообщения: 108
Зарегистрирован: 16 окт 2012, 22:06
Откуда: Украина, Киев
Авто: Kengoo II (1,6)8v

Провод под ковриком пасажира - не заводится.

Сообщение aligmail » 16 мар 2013, 23:09

Здравствуйте.
Купил почтовика 2009 года с Голландии. Под ковриком пассажира обнаружил провод с 6ти пиновой фишкой. На фишке закорочено 2 разяема. При розединении - не заводится (зажигание включается, а стартер не крутит). Что это может быть??

И еще вопрос. На дисплее высвечивается только пробег и километраж до ТО. Можно ли как то сделать, что бы появился расход топлива, и т.д.

Спасибо!!!
aligmail

Сообщения: 9
Зарегистрирован: 16 мар 2013, 22:57
Авто: KANGOO II

Re: Провод под ковриком пасажира - не заводится.

Сообщение Snegovik » 17 мар 2013, 11:09

Номер разъема облегчил бы ответ на Ваш вопрос.
Вы уверены что из за этой «перемычки» проблема заводкой?
Snegovik

Сообщения: 108
Зарегистрирован: 16 окт 2012, 22:06
Откуда: Украина, Киев
Авто: Kengoo II (1,6)8v

Re: Непонятные разъемы

Сообщение kom-post » 21 мар 2013, 16:43

Сначала появилось желание сделать круиз-контроль, но на щитке приборов нет индикации, так что желание пропало.
А вот насчет информации по расходу топлива тоже интересно. А то у меня тоже только одометры, шкала топлива и часы
Старый, опытный камикадзе.
KW0Y K7M 1,6л 8к 5мкпп
Аватара пользователя
kom-post

Сообщения: 206
Зарегистрирован: 06 ноя 2012, 01:04
Откуда: Город родной! Питер, я твой!
Авто: Renault Kangoo Dynamique 1.5 dCi

Re: Непонятные разъемы

Сообщение ivas777 » 22 мар 2013, 09:07

kom-post писал(а):Сначала появилось желание сделать круиз-контроль, но на щитке приборов нет индикации, так что желание пропало.
А вот насчет информации по расходу топлива тоже интересно. А то у меня тоже только одометры, шкала топлива и часы


Так вроде без штатного бортовика ставили люди сторонний БК Мультитроникс и там был расход и т.д. (на форуме есть тема).
Неужели из-за отсутствия индикации на приборке, Вы откажетесь от возможности иметь КК (если колодка имеется под рул. колонкой)?
После объединения тучи смежных тем напросились выводы: *Перед созданием темы/сообщения, воспользуйтесь поиском или FAQ *В названии темы,сначала, указывайте предмет темы, а затем уже суть вопроса; Уважайте друг друга и труд модераторов.
---------------
Аватара пользователя
ivas777

Сообщения: 3178
Зарегистрирован: 09 апр 2012, 23:40
Откуда: г.Ленинград
Авто: Кангу2 1.6л, 16клап. из Германии 2008г.

Re: Непонятные разъемы

Сообщение Snegovik » 22 мар 2013, 17:13

ivas777 писал(а):
kom-post писал(а):Сначала появилось желание сделать круиз-контроль, но на щитке приборов нет индикации, так что желание пропало.
А вот насчет информации по расходу топлива тоже интересно. А то у меня тоже только одометры, шкала топлива и часы


Так вроде без штатного бортовика ставили люди сторонний БК Мультитроникс и там был расход и т.д. (на форуме есть тема).
Неужели из-за отсутствия индикации на приборке, Вы откажетесь от возможности иметь КК (если колодка имеется под рул. колонкой)?


Ставили-ставили, даже при отсутствии каких либо проводов которые относятся к КК. Все подключалось заново, в необходимые контакты.
Мой личный тому пример. Подробней уже нет куда viewtopic.php?f=6&t=8
Snegovik

Сообщения: 108
Зарегистрирован: 16 окт 2012, 22:06
Откуда: Украина, Киев
Авто: Kengoo II (1,6)8v

Re: Не забываем поставить левую лампу заднего хода

Сообщение RRV » 25 ноя 2013, 22:53

Обнаружил спрятанный под задним фонарем разьом квадратный с тремя проводами, куда он должен подключатся?? Сфотографировал но не найду как сюда вставить фото.
RRV

Сообщения: 115
Зарегистрирован: 19 авг 2013, 18:44
Откуда: Полтавская обл. Украина
Авто: К9К 802 63кВт 2008г.

Re: Не забываем поставить левую лампу заднего хода

Сообщение ivas777 » 25 ноя 2013, 23:47

RRV писал(а):Обнаружил спрятанный под задним фонарем разьом квадратный с тремя проводами, куда он должен подключатся?? Сфотографировал но не найду как сюда вставить фото.


Нажимаете в нижнем левом углу экрана "кнопка"-ответить", а там под полем написанеия текста (при этом надо в этом поле текст написать какой-нибудь), есть "кнопка": добавить вложения"... далее "кнопка" "выберете файл" и потом кнопка добавить файл... в общем добавляете изображения со своего компа и вуаля :)
После объединения тучи смежных тем напросились выводы: *Перед созданием темы/сообщения, воспользуйтесь поиском или FAQ *В названии темы,сначала, указывайте предмет темы, а затем уже суть вопроса; Уважайте друг друга и труд модераторов.
---------------
Аватара пользователя
ivas777

Сообщения: 3178
Зарегистрирован: 09 апр 2012, 23:40
Откуда: г.Ленинград
Авто: Кангу2 1.6л, 16клап. из Германии 2008г.

Re: Не забываем поставить левую лампу заднего хода

Сообщение RRV » 26 ноя 2013, 21:25

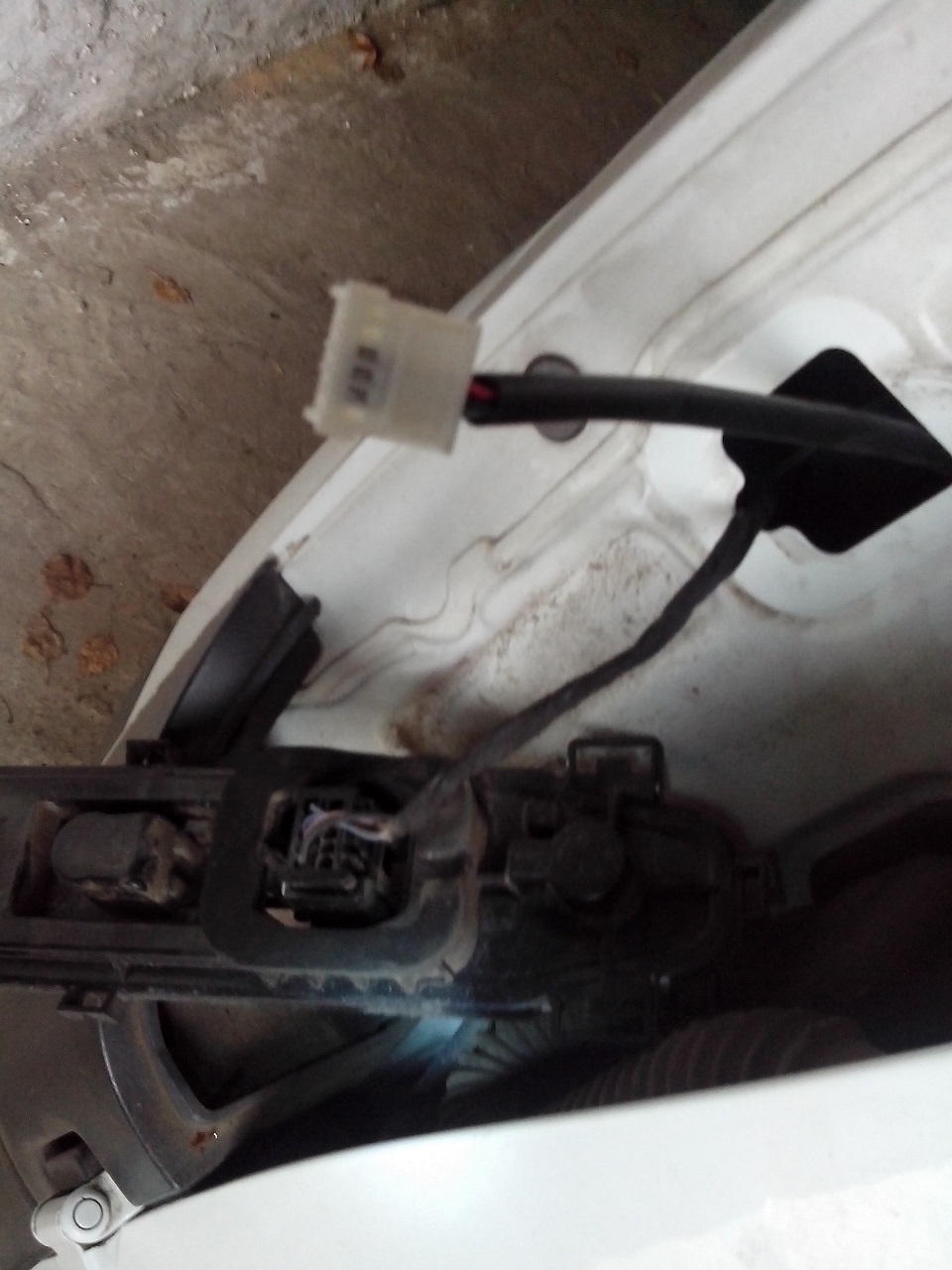

Спасибо за подробный инструктаж. Вот етот розъом -
Вложения
RRV

Сообщения: 115
Зарегистрирован: 19 авг 2013, 18:44
Откуда: Полтавская обл. Украина
Авто: К9К 802 63кВт 2008г.

Re: Не забываем поставить левую лампу заднего хода

Сообщение ivas777 » 26 ноя 2013, 22:08

RRV писал(а):Спасибо за подробный инструктаж. Вот етот розъом -


А парктроника штатного не было / нет (может в бампере нет отверстий, так может сбоку от руля на панели салона кнопка включения парктроника осталась)? Задний отдельный нижний противотуманный (левый) фонарь работает?
Просто там п.м. больше ничего и не может быть из электропотребителей рядом с основным фонарем (либо фонарь штатный, но туда клемма воткнута... либо парктроник и противотуманный фонарь и п.м. из штатного все).
После объединения тучи смежных тем напросились выводы: *Перед созданием темы/сообщения, воспользуйтесь поиском или FAQ *В названии темы,сначала, указывайте предмет темы, а затем уже суть вопроса; Уважайте друг друга и труд модераторов.
---------------
Аватара пользователя
ivas777

Сообщения: 3178
Зарегистрирован: 09 апр 2012, 23:40
Откуда: г.Ленинград
Авто: Кангу2 1.6л, 16клап. из Германии 2008г.

Re: Непонятные разъемы

Сообщение ivas777 » 27 ноя 2013, 02:13

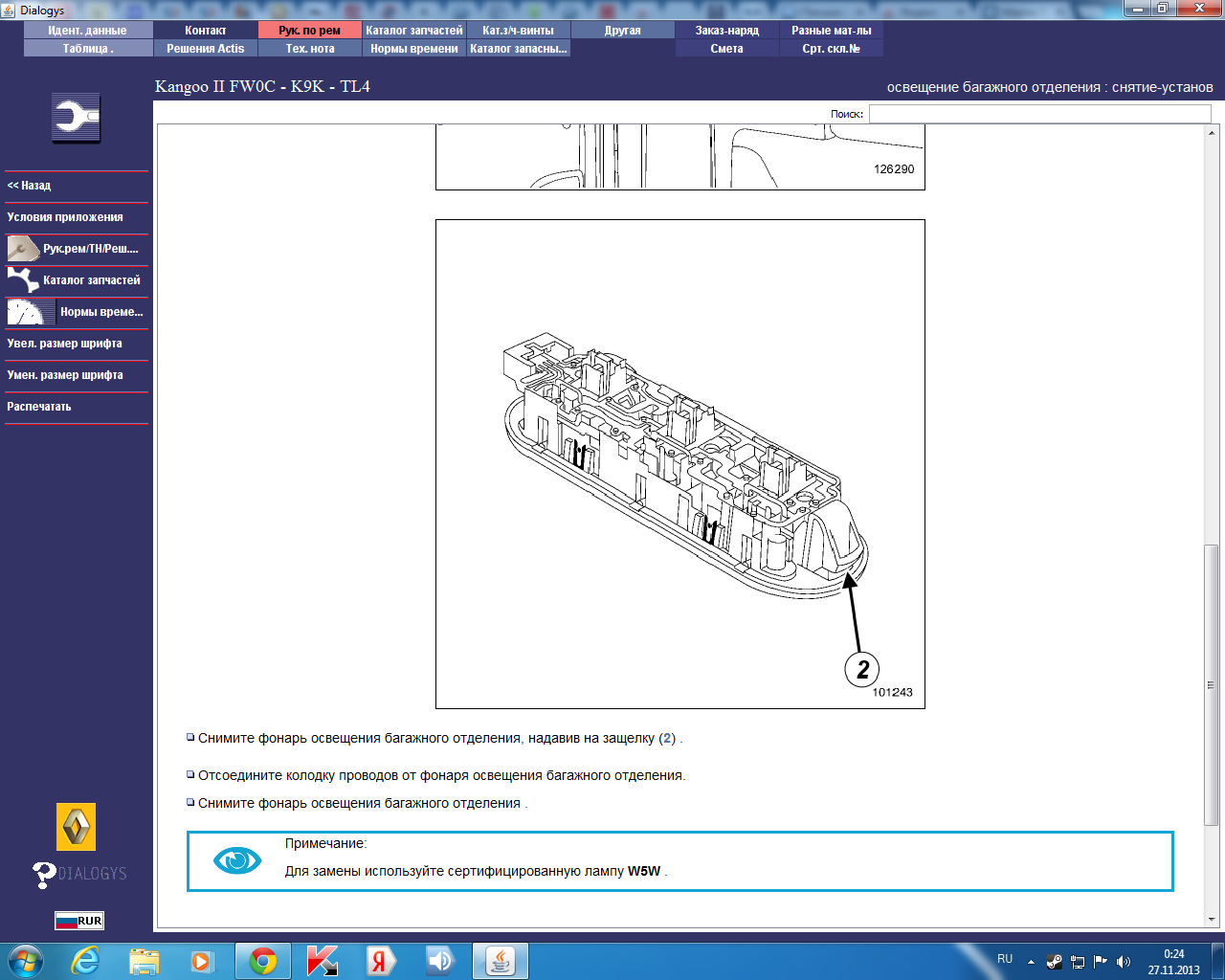

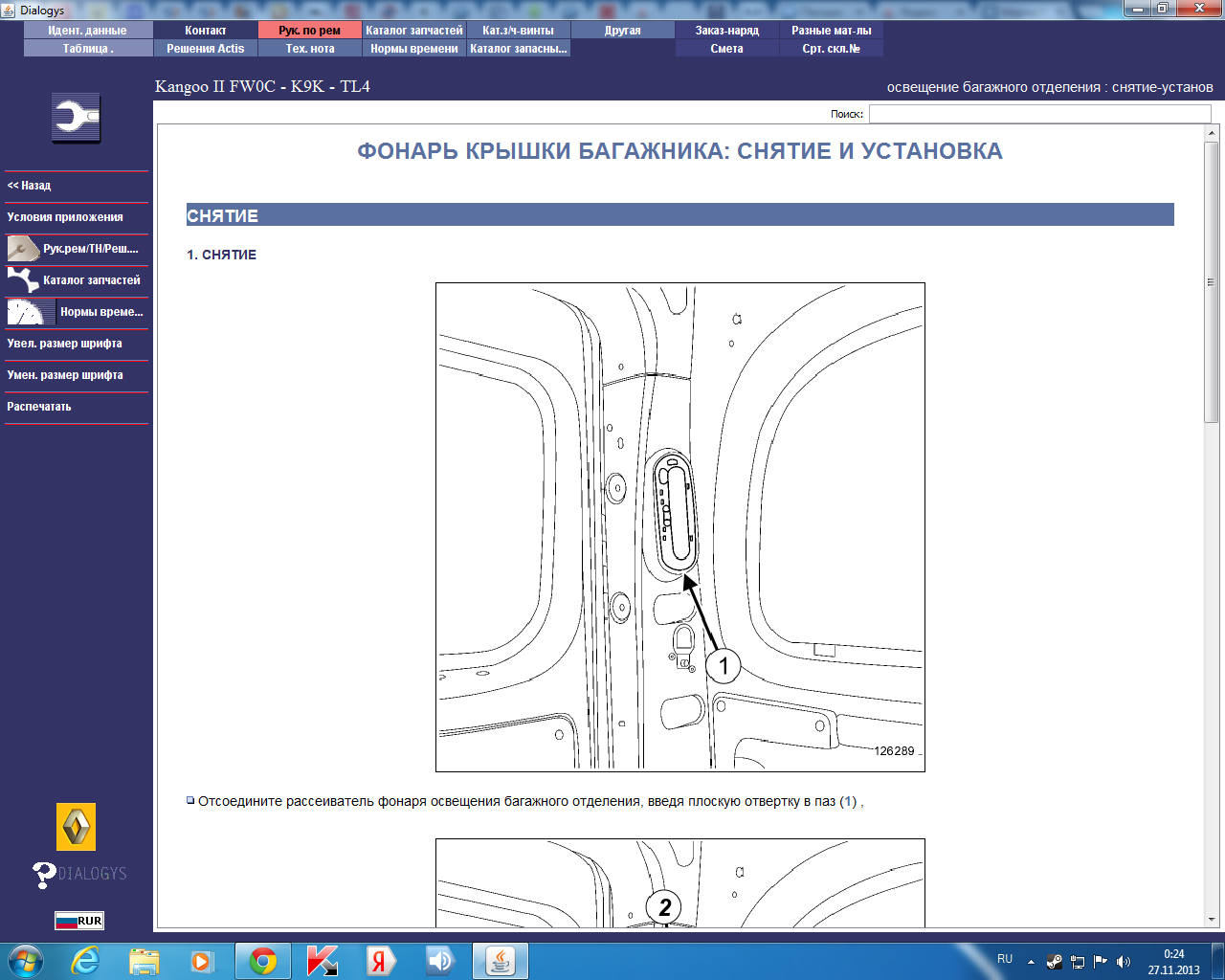

Посмотрел диалоджис и я кажется нашел, что это за разъем (предположительно, т.к. и место рядом это). Мне кажется, что это разъем фонаря багажного отделения (у базовых пассаж. версий и грузовиков), который вертикально на задней стойке стоит за левым уличным фонарём. Вот на изображениях расположения и изображениях самого фонаря видно, что он там, рядом с фонарем уличным расположен и то, что он трехконтактный.
Вложения
Место, где находится фонарь
Сам фонарь и контакты
После объединения тучи смежных тем напросились выводы: *Перед созданием темы/сообщения, воспользуйтесь поиском или FAQ *В названии темы,сначала, указывайте предмет темы, а затем уже суть вопроса; Уважайте друг друга и труд модераторов.
---------------
Аватара пользователя
ivas777

Сообщения: 3178
Зарегистрирован: 09 апр 2012, 23:40
Откуда: г.Ленинград
Авто: Кангу2 1.6л, 16клап. из Германии 2008г.

Re: Непонятные разъемы

Сообщение ivas777 » 27 ноя 2013, 02:16

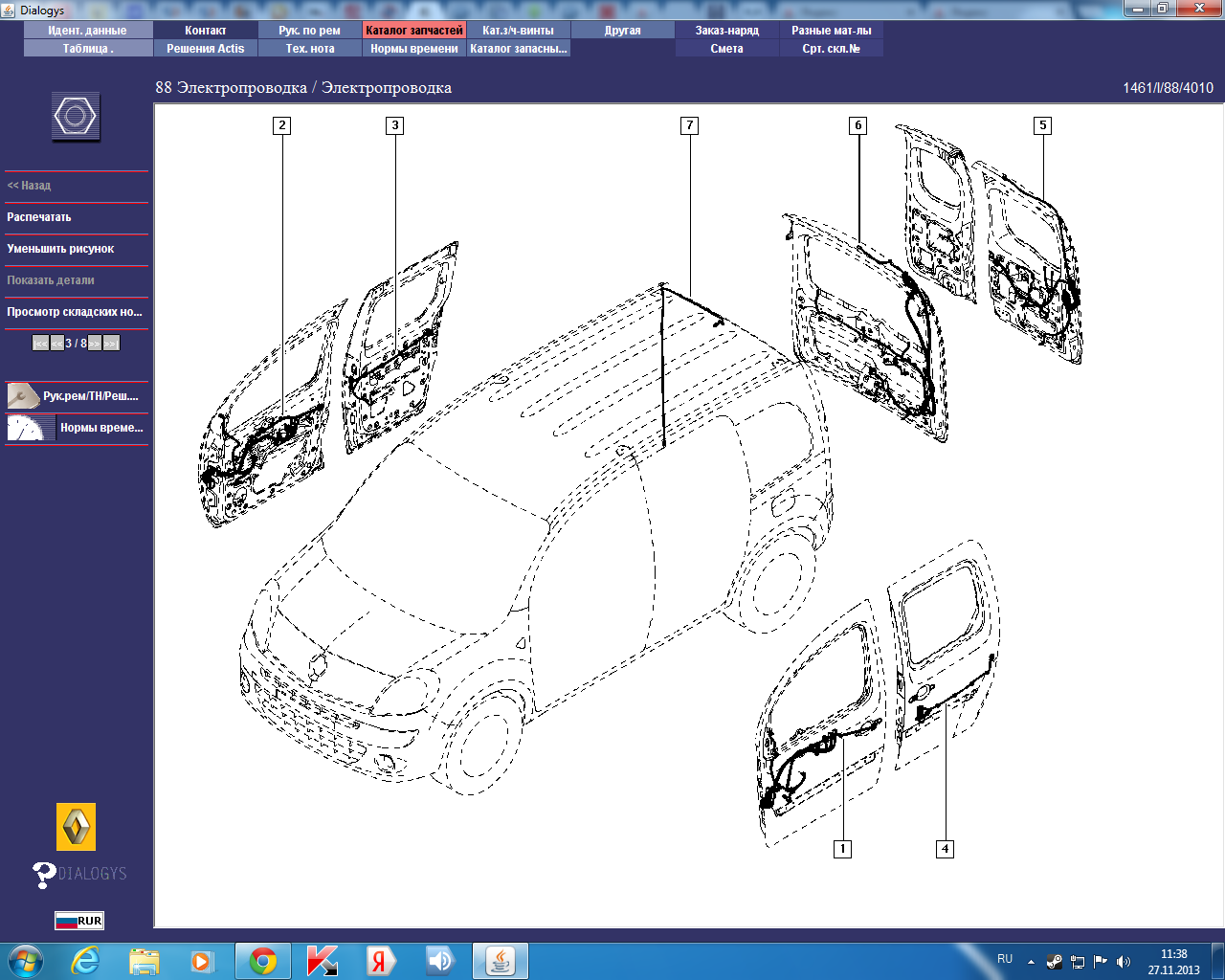

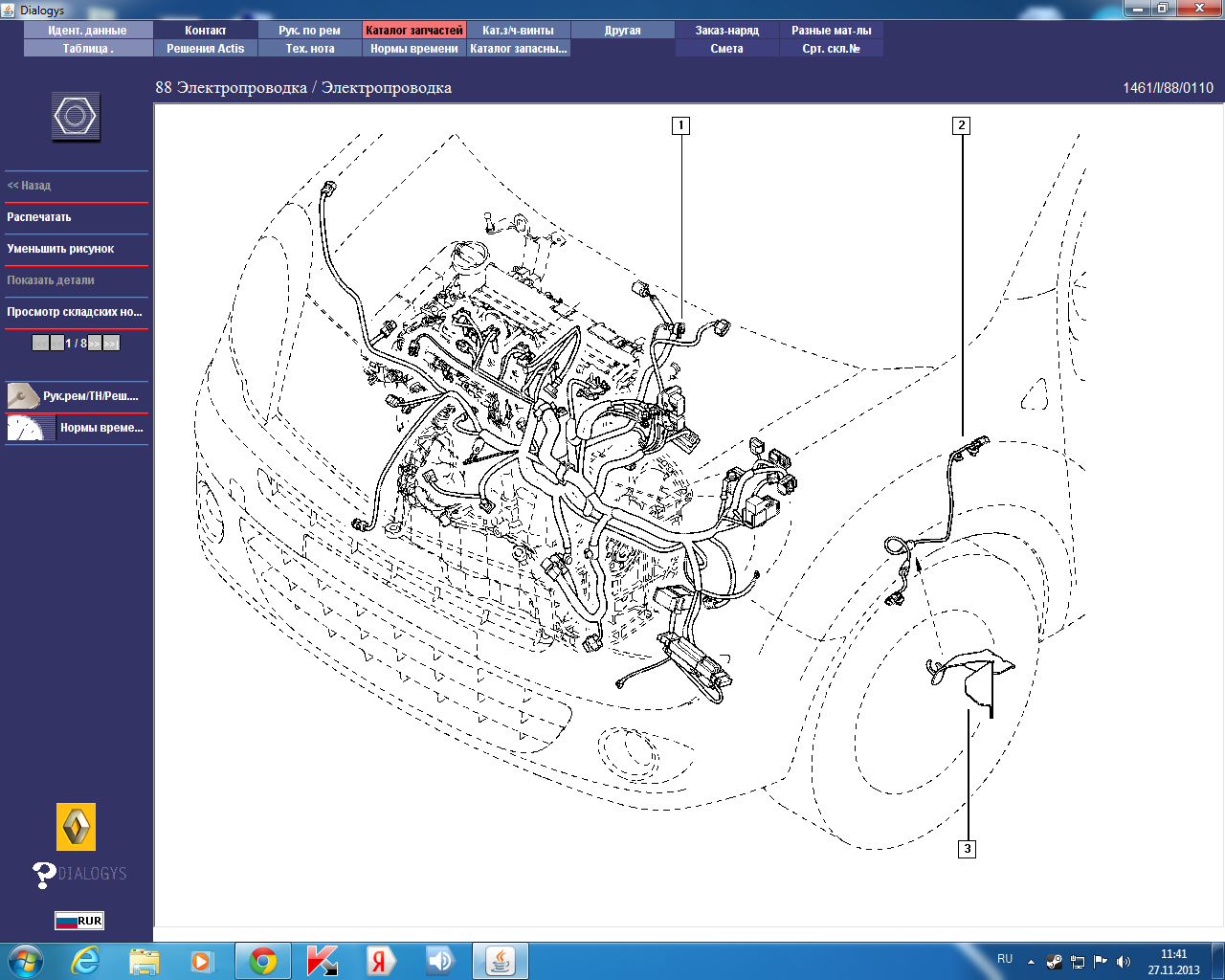

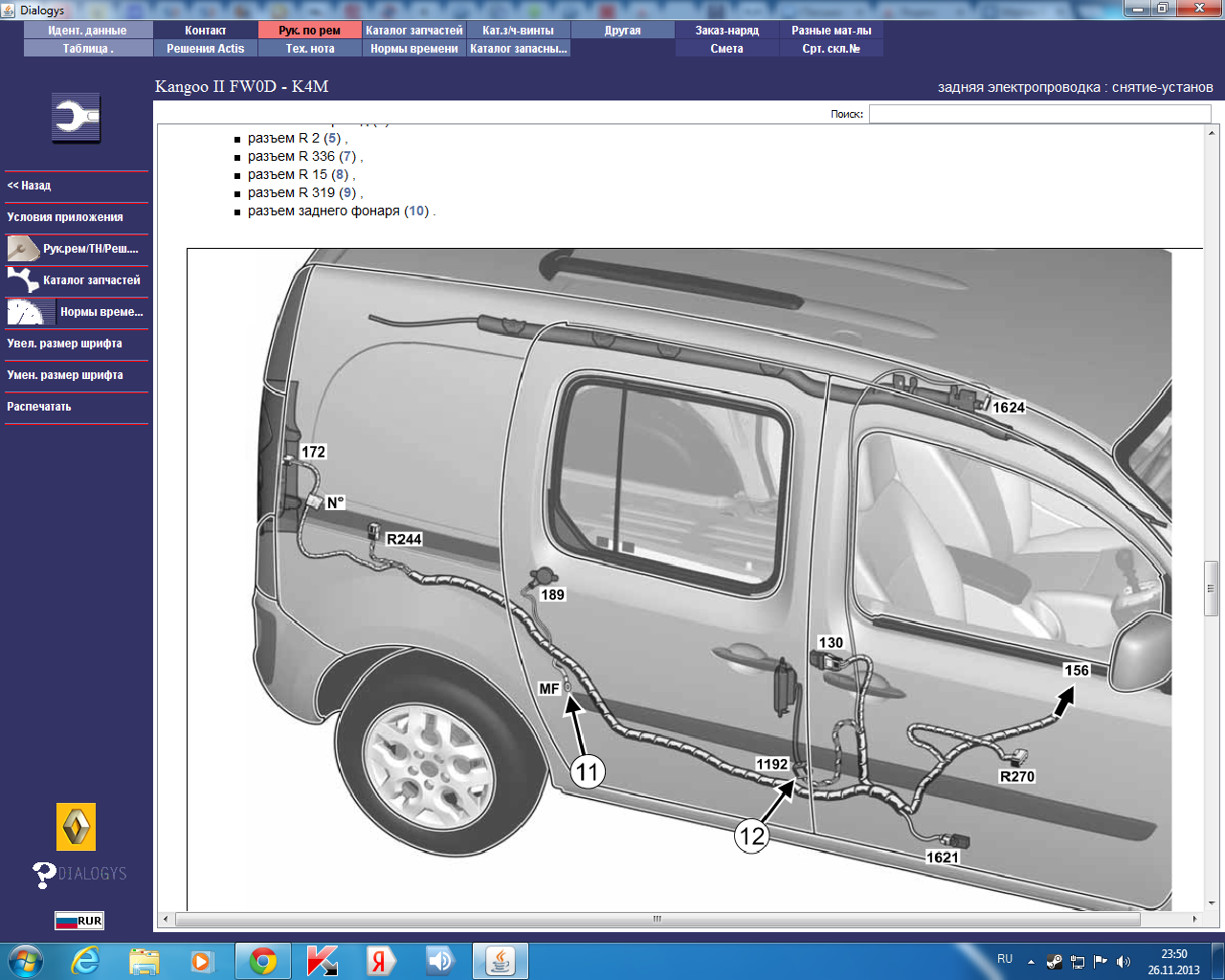

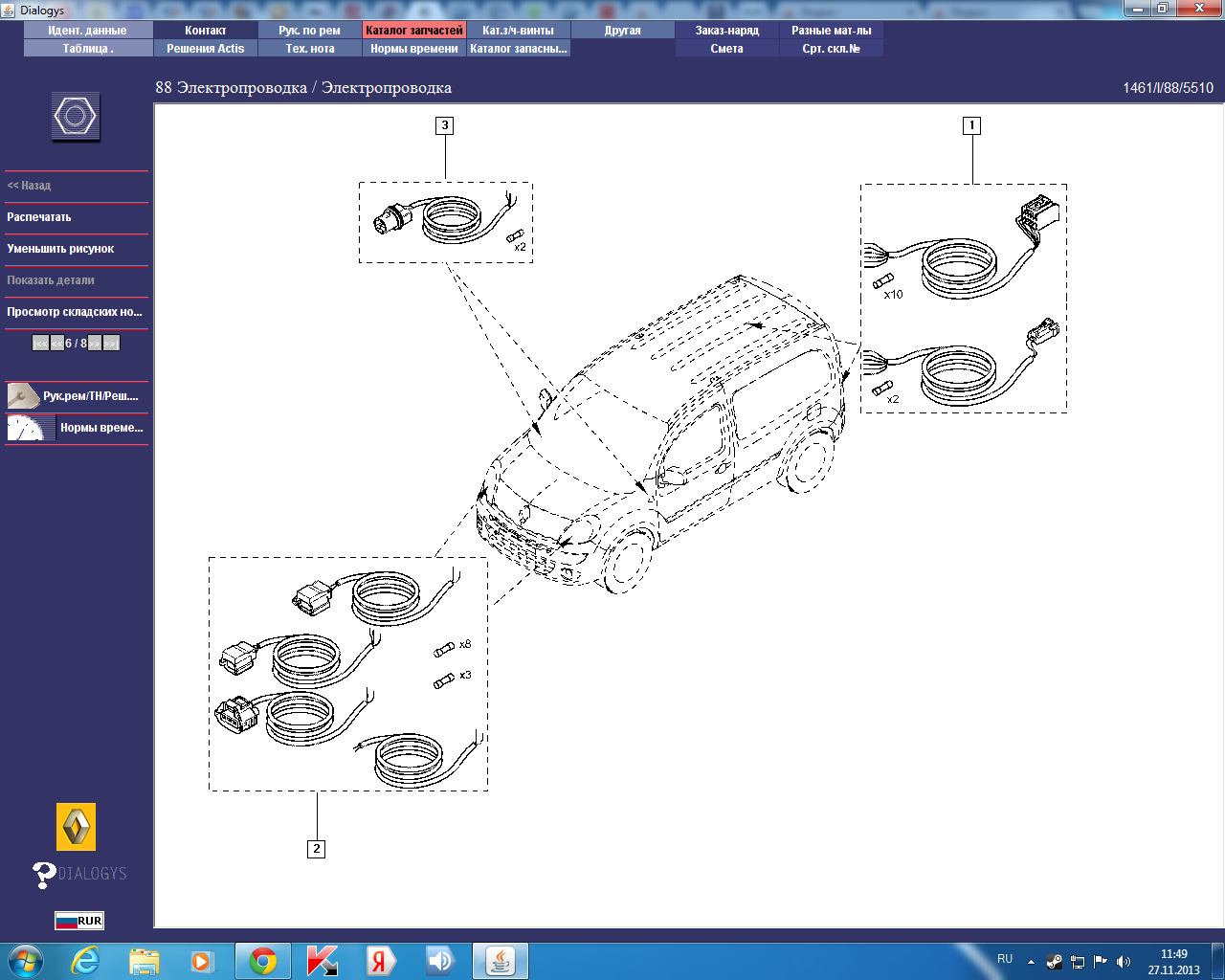

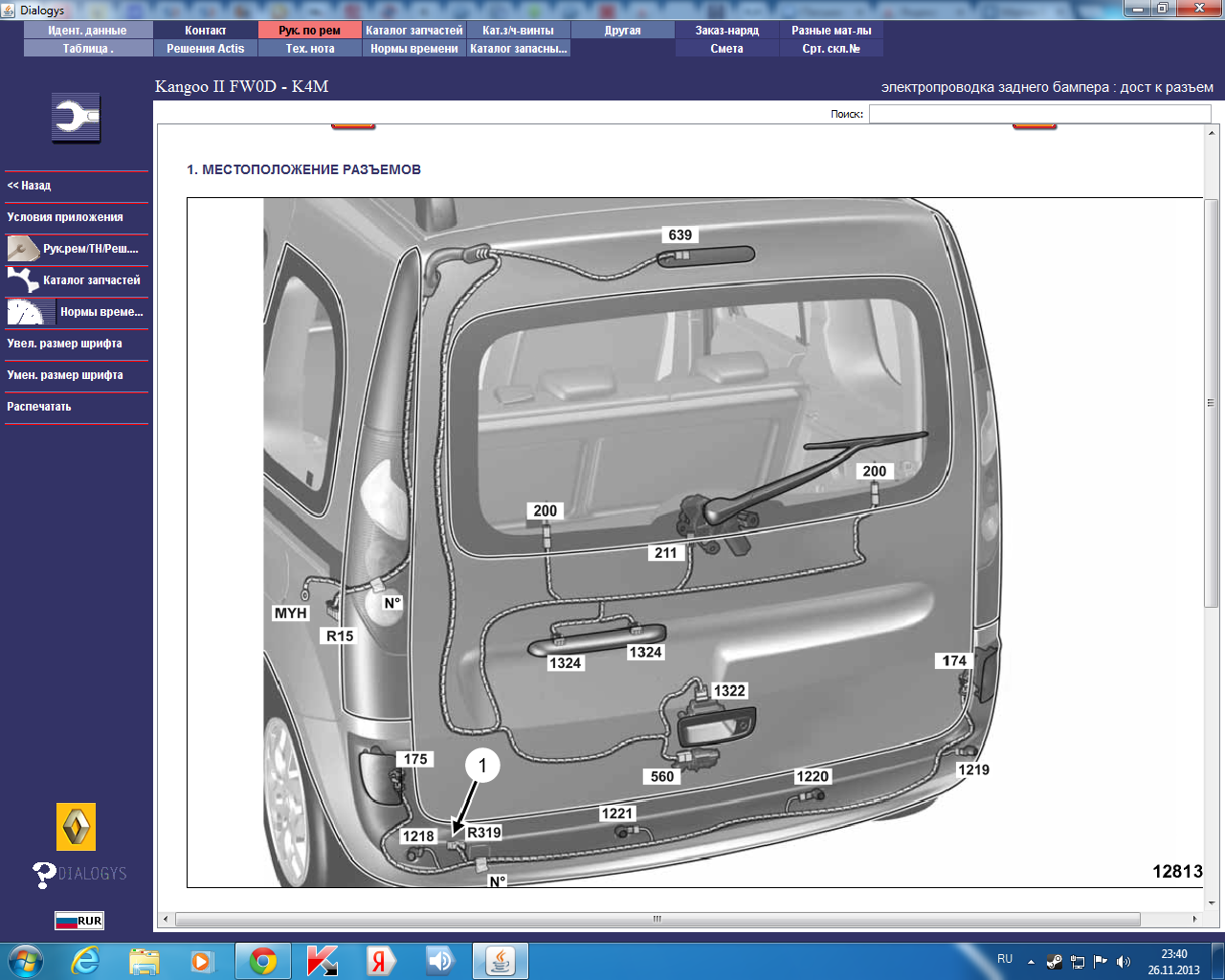

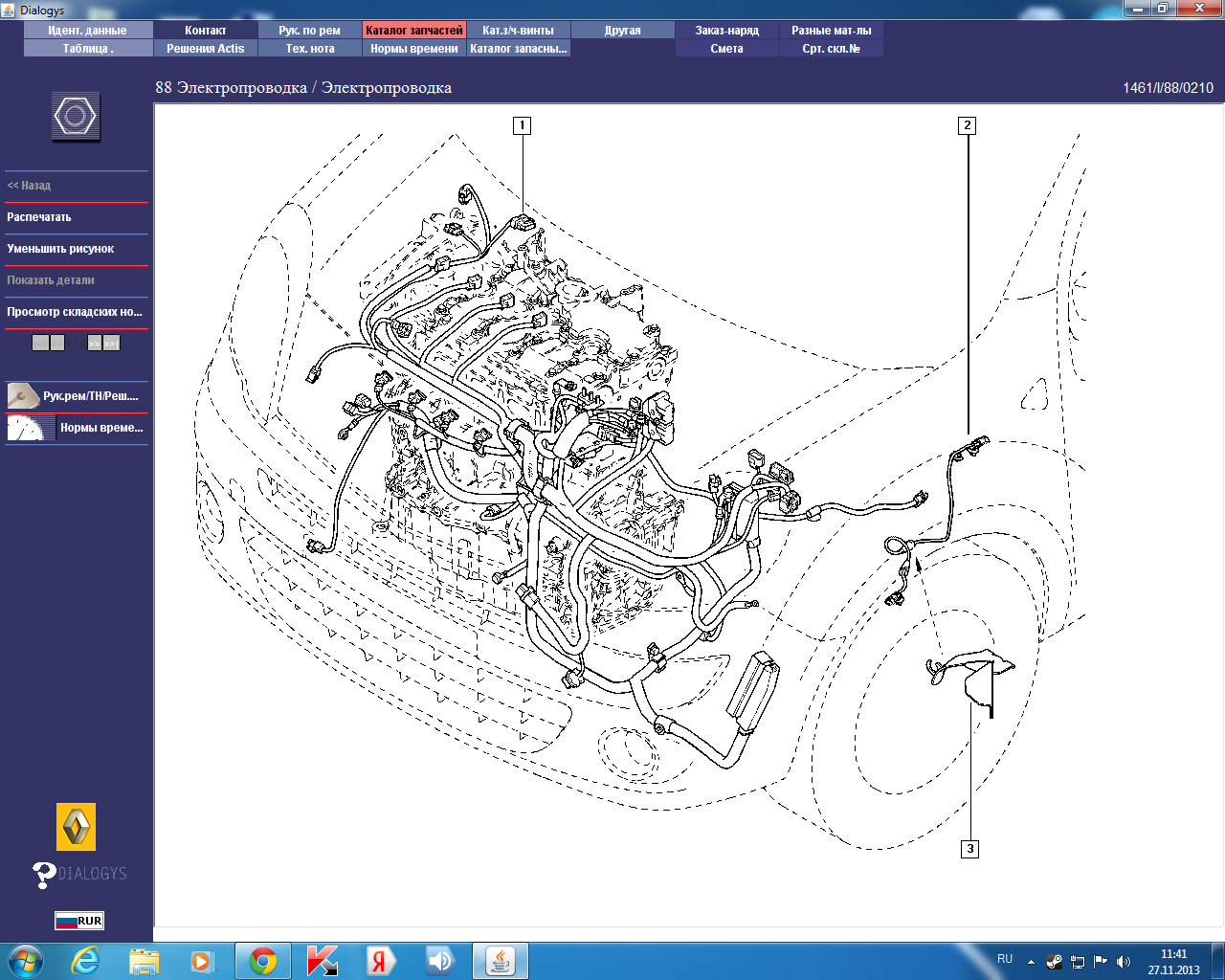

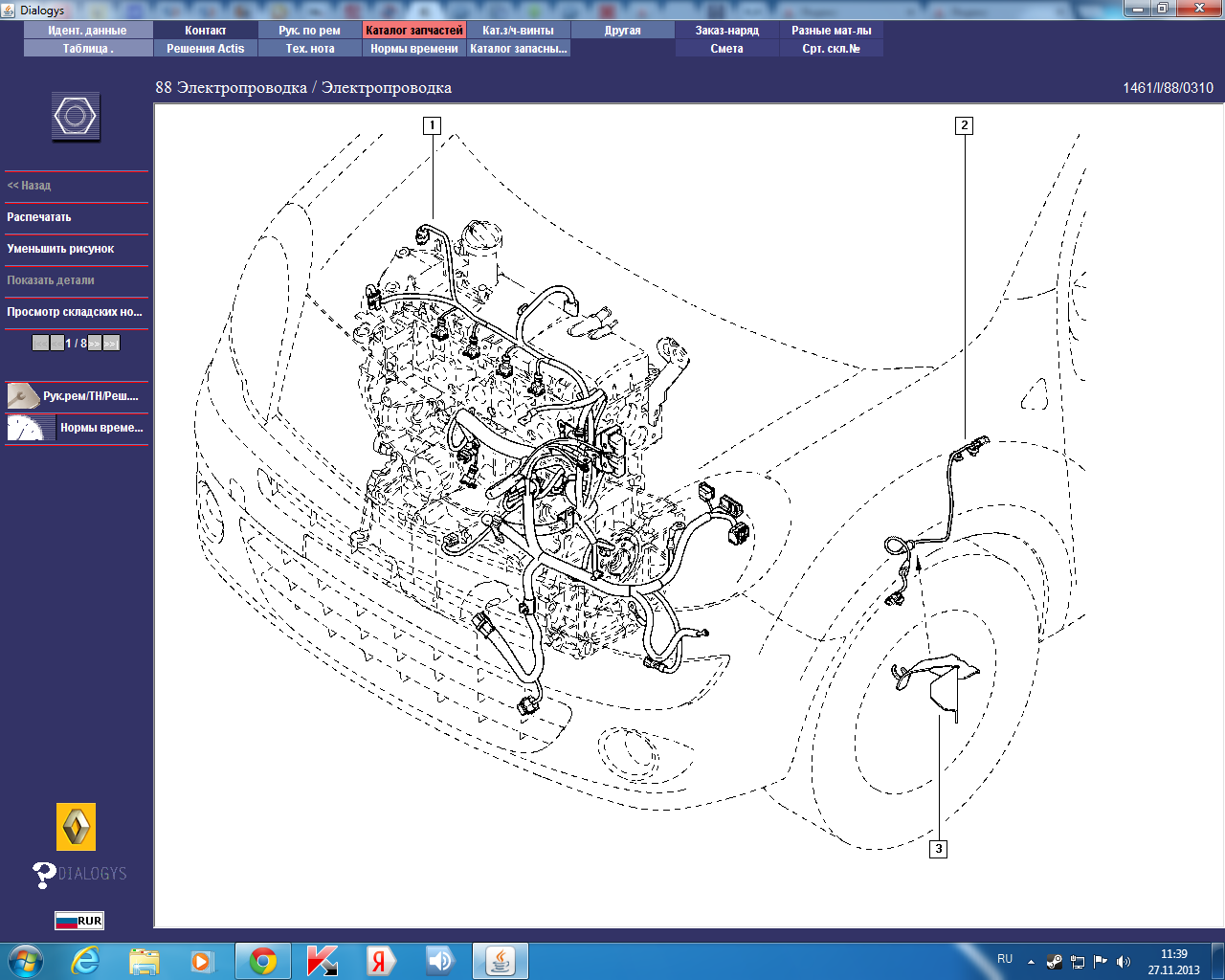

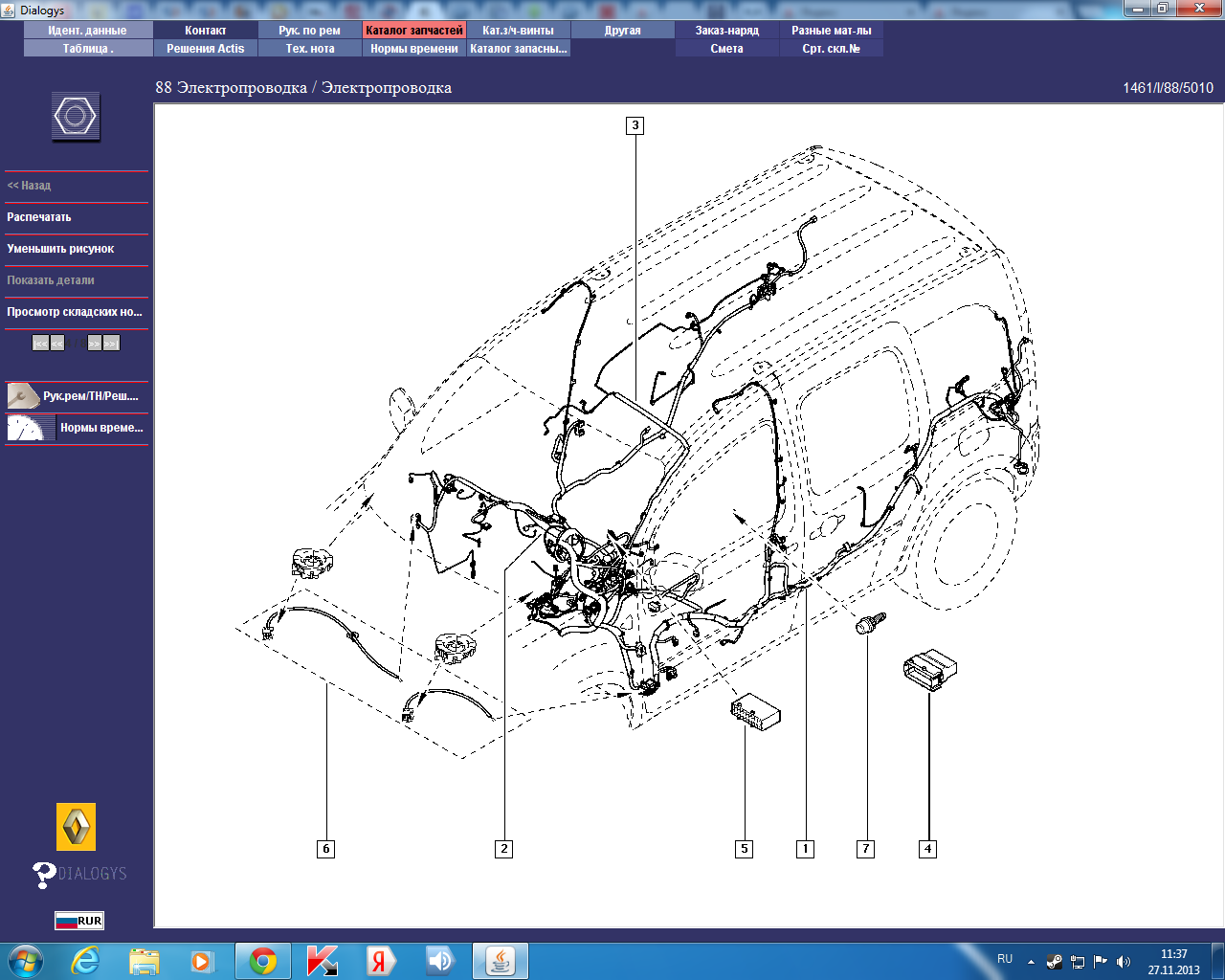

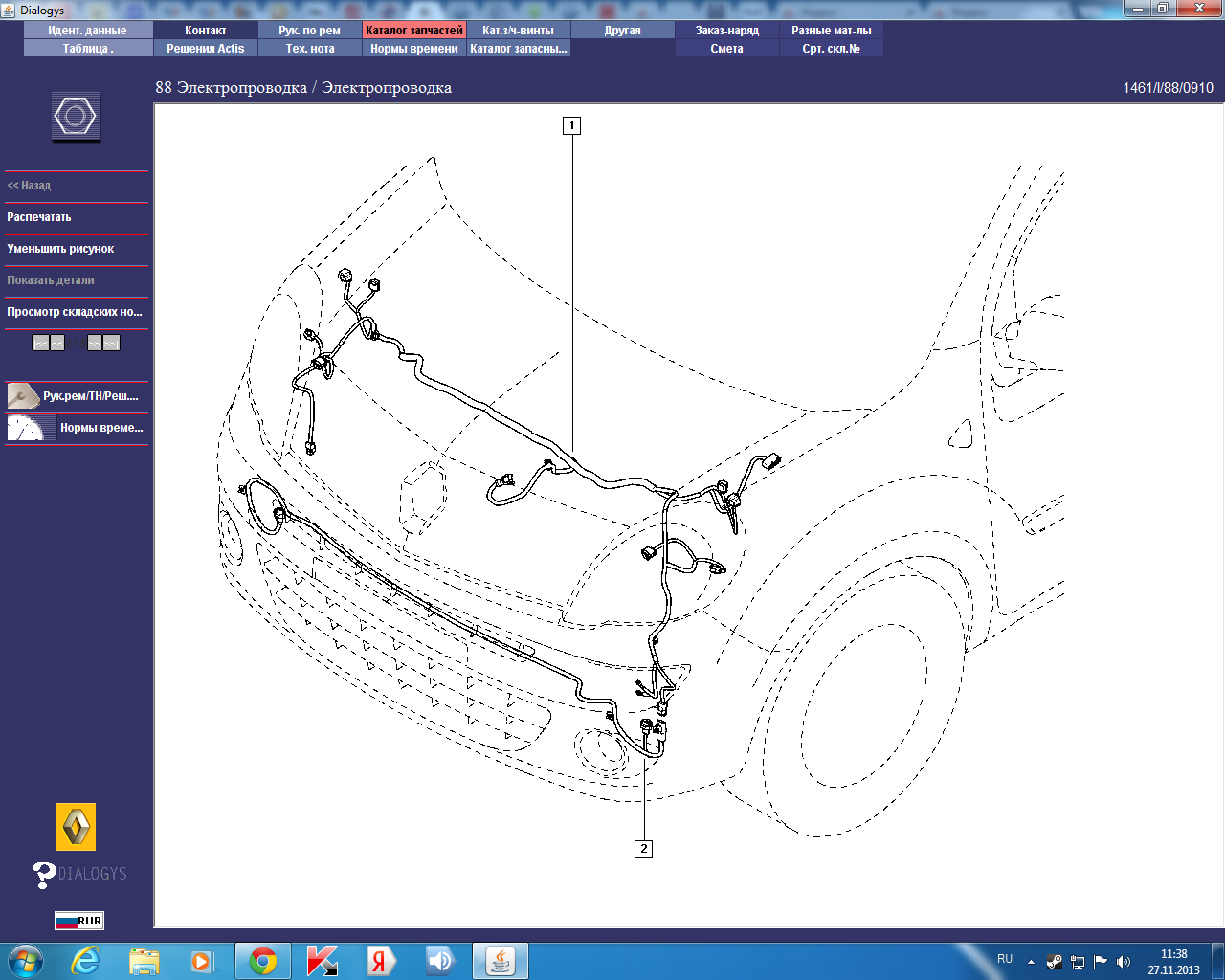

Ну и до кучи еще кину с диалоджиса основные разъемы Кангу2 (жаль, что почти без описания самих разъемов- что к чему).
Вложения
После объединения тучи смежных тем напросились выводы: *Перед созданием темы/сообщения, воспользуйтесь поиском или FAQ *В названии темы,сначала, указывайте предмет темы, а затем уже суть вопроса; Уважайте друг друга и труд модераторов.
---------------
Аватара пользователя
ivas777

Сообщения: 3178
Зарегистрирован: 09 апр 2012, 23:40
Откуда: г.Ленинград
Авто: Кангу2 1.6л, 16клап. из Германии 2008г.

Re: Непонятные разъемы

Сообщение illiteracy » 27 ноя 2013, 11:12

ivas777 писал(а):Ну и до кучи еще кину с диалоджиса основные разъемы Кангу2 (жаль, что почти без описания самих разъемов- что к чему).

На бис, плз, то же, что и на фото1, только для 2х створчатых Ехр 8клоповых (если есть разница из-за двигателя).
PS Дискриминация, однако, по заднедверному признаку :D
Мнение не является истинной в последней инстанции. И на солнце бывают пятна...
Аватара пользователя
illiteracy

Сообщения: 1541
Зарегистрирован: 24 дек 2012, 22:51
Откуда: Ингерманландия
Авто: kangoo 2 Ex в прошлом

Re: Непонятные разъемы

Сообщение ivas777 » 27 ноя 2013, 12:14

illiteracy писал(а):
ivas777 писал(а):Ну и до кучи еще кину с диалоджиса основные разъемы Кангу2 (жаль, что почти без описания самих разъемов- что к чему).

На бис, плз, то же, что и на фото1, только для 2х створчатых Ехр 8клоповых (если есть разница из-за двигателя).
PS Дискриминация, однако, по заднедверному признаку :D


Увы, но видимо конструктору или натяльнику диалоджиса нравится лопата и он именно такой рисунок на распашонки не предусмотрел :D ...к сожалению :D

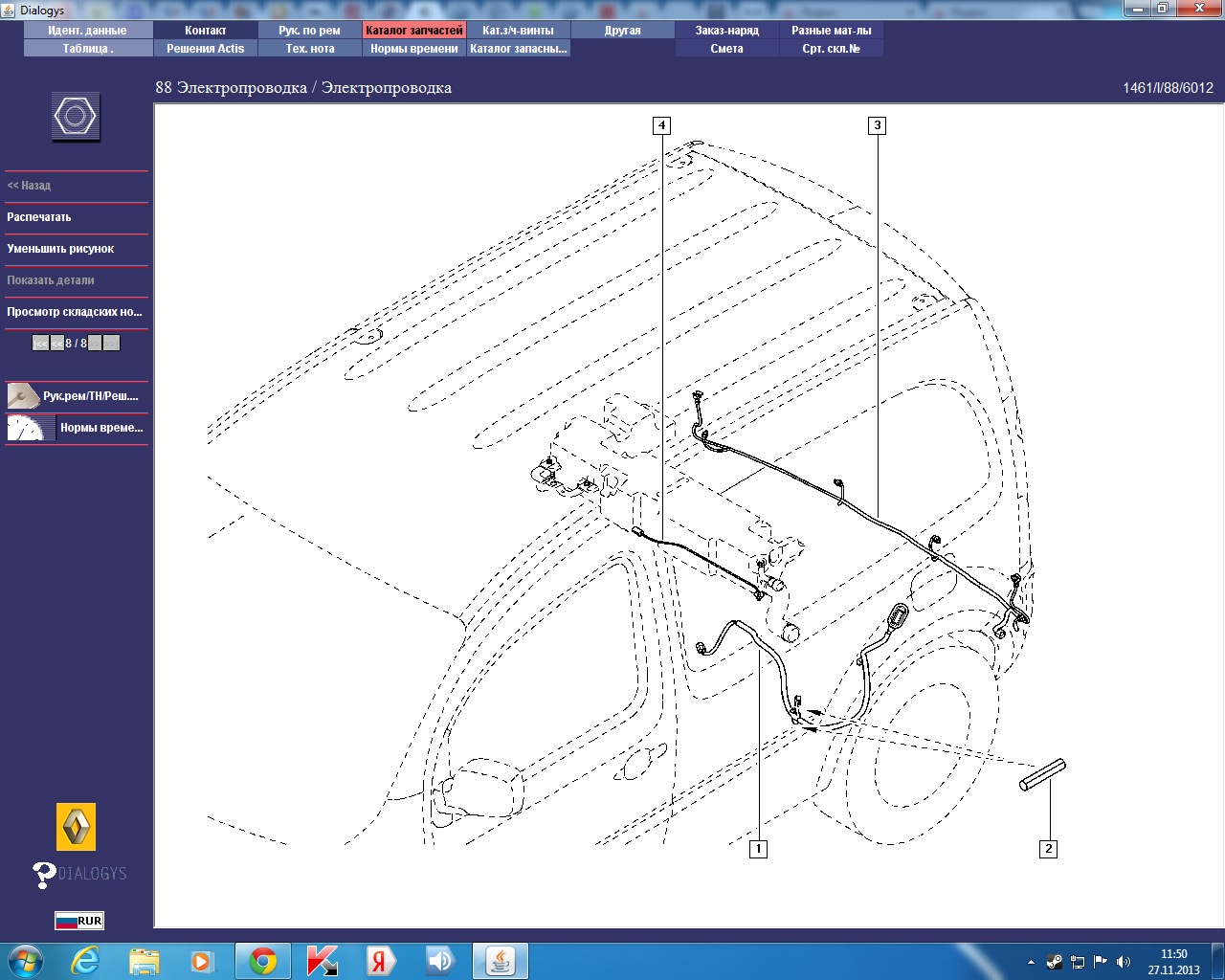

Но есть мелкий рисунок, где показано, что вся проводка и контакты в левой распашной двери находятся и приблизительно где находится это добро....дискриминация на лицо , но видимо это плата за удобство открывания распашонок :D
Вложения
После объединения тучи смежных тем напросились выводы: *Перед созданием темы/сообщения, воспользуйтесь поиском или FAQ *В названии темы,сначала, указывайте предмет темы, а затем уже суть вопроса; Уважайте друг друга и труд модераторов.
---------------
Аватара пользователя
ivas777

Сообщения: 3178
Зарегистрирован: 09 апр 2012, 23:40
Откуда: г.Ленинград
Авто: Кангу2 1.6л, 16клап. из Германии 2008г.

Re: Непонятные разъемы (в т.ч. схема расположения разъемов)

Сообщение ivas777 » 27 ноя 2013, 12:47

Ну и до кучи добавлю схематичное расположение разъемов и проводки (в т.ч. для каждого движка в отдельности)
Вложения
для к7м.png
для двигателя к7м
для к9к.png
для двигателя к9к
для двигателя к4м
После объединения тучи смежных тем напросились выводы: *Перед созданием темы/сообщения, воспользуйтесь поиском или FAQ *В названии темы,сначала, указывайте предмет темы, а затем уже суть вопроса; Уважайте друг друга и труд модераторов.
---------------
Аватара пользователя
ivas777

Сообщения: 3178
Зарегистрирован: 09 апр 2012, 23:40
Откуда: г.Ленинград
Авто: Кангу2 1.6л, 16клап. из Германии 2008г.

Re: Непонятные разъемы

Сообщение Sunsetpeople » 27 ноя 2013, 13:40

kom-post писал(а):Сначала появилось желание сделать круиз-контроль, но на щитке приборов нет индикации, так что желание пропало.
А вот насчет информации по расходу топлива тоже интересно. А то у меня тоже только одометры, шкала топлива и часы


Для езды с круизом эта индикация не нужна. По параметрам расхода и др. Мультитроникс в помощь.
Аватара пользователя
Sunsetpeople

Сообщения: 2187
Зарегистрирован: 16 окт 2011, 22:14
Откуда: Россия, г.Вологда
Авто: Kangoo 2 Aut. 2011 Черный металлик

Re: Непонятные разъемы (в т.ч. схемы расположения разъемов)

Сообщение Sunsetpeople » 27 ноя 2013, 13:42

Не понимаю зачем нужен выключаетесь парктроника, я представляю это так: сдавал задним ходом, вмял чей то бампер а потом вспомнил епт :geek: я же парктроник отключал
Аватара пользователя
Sunsetpeople

Сообщения: 2187
Зарегистрирован: 16 окт 2011, 22:14
Откуда: Россия, г.Вологда
Авто: Kangoo 2 Aut. 2011 Черный металлик

Re: Не забываем поставить левую лампу заднего хода

Сообщение Sunsetpeople » 27 ноя 2013, 13:45

RRV писал(а):Спасибо за подробный инструктаж. Вот етот розъом -


Разъем очень похож на питание плафона освещения, и оболочка тоже.у меня такой в багажнике стоял.
Аватара пользователя
Sunsetpeople

Сообщения: 2187
Зарегистрирован: 16 окт 2011, 22:14
Откуда: Россия, г.Вологда
Авто: Kangoo 2 Aut. 2011 Черный металлик

Re: Не забываем поставить левую лампу заднего хода

Сообщение ivas777 » 27 ноя 2013, 13:49

Sunsetpeople писал(а):
RRV писал(а):Спасибо за подробный инструктаж. Вот етот розъом -


Разъем очень похож на питание плафона освещения, и оболочка тоже.у меня такой в багажнике стоял.


Во, значит я был прав :)
После объединения тучи смежных тем напросились выводы: *Перед созданием темы/сообщения, воспользуйтесь поиском или FAQ *В названии темы,сначала, указывайте предмет темы, а затем уже суть вопроса; Уважайте друг друга и труд модераторов.
---------------
Аватара пользователя
ivas777

Сообщения: 3178
Зарегистрирован: 09 апр 2012, 23:40
Откуда: г.Ленинград
Авто: Кангу2 1.6л, 16клап. из Германии 2008г.

Re: Непонятные разъемы (в т.ч. схемы расположения разъемов)

Сообщение RRV » 27 ноя 2013, 18:11

Я его вытащил с прорези он шел вверх, вот и подумал может над фонарями вместо вставок фонари ставятся. А по поводу освещения багажника, как он работает (тоесть мне поставить плафон и он будит работать или еще чтото тянуть?)
RRV

Сообщения: 115
Зарегистрирован: 19 авг 2013, 18:44
Откуда: Полтавская обл. Украина
Авто: К9К 802 63кВт 2008г.

Re: Непонятные разъемы (в т.ч. схемы расположения разъемов)

Сообщение Sunsetpeople » 27 ноя 2013, 19:11

RRV писал(а):Я его вытащил с прорези он шел вверх, вот и подумал может над фонарями вместо вставок фонари ставятся. А по поводу освещения багажника, как он работает (тоесть мне поставить плафон и он будит работать или еще чтото тянуть?)

тестером проверь напряжение на контактах
Аватара пользователя
Sunsetpeople

Сообщения: 2187
Зарегистрирован: 16 окт 2011, 22:14
Откуда: Россия, г.Вологда
Авто: Kangoo 2 Aut. 2011 Черный металлик

Re: Непонятные разъемы (в т.ч. схемы расположения разъемов)

Сообщение ivas777 » 27 ноя 2013, 20:05

RRV писал(а):Я его вытащил с прорези он шел вверх, вот и подумал может над фонарями вместо вставок фонари ставятся. А по поводу освещения багажника, как он работает (тоесть мне поставить плафон и он будит работать или еще чтото тянуть?)


Нет, для засветки верхних катафотных секций, надо тянуть дополнительно провода от клемм/проводов нижних фонарей, что я и сделал: viewtopic.php?f=17&t=1868
После объединения тучи смежных тем напросились выводы: *Перед созданием темы/сообщения, воспользуйтесь поиском или FAQ *В названии темы,сначала, указывайте предмет темы, а затем уже суть вопроса; Уважайте друг друга и труд модераторов.
---------------
Аватара пользователя
ivas777

Сообщения: 3178
Зарегистрирован: 09 апр 2012, 23:40
Откуда: г.Ленинград
Авто: Кангу2 1.6л, 16клап. из Германии 2008г.

Re: Непонятные разъемы (в т.ч. схемы расположения разъемов)

Сообщение RRV » 28 ноя 2013, 20:25

А почему там три провода идет?
RRV

Сообщения: 115
Зарегистрирован: 19 авг 2013, 18:44
Откуда: Полтавская обл. Украина
Авто: К9К 802 63кВт 2008г.

Re: Непонятные разъемы (в т.ч. схемы расположения разъемов)

Сообщение Sunsetpeople » 28 ноя 2013, 20:40

RRV писал(а):А почему там три провода идет?


потому что плафон двухрежимный
Аватара пользователя
Sunsetpeople

Сообщения: 2187
Зарегистрирован: 16 окт 2011, 22:14
Откуда: Россия, г.Вологда
Авто: Kangoo 2 Aut. 2011 Черный металлик

Re: Непонятные разъемы (в т.ч. схемы расположения разъемов)

Сообщение Река2 » 16 фев 2014, 23:56

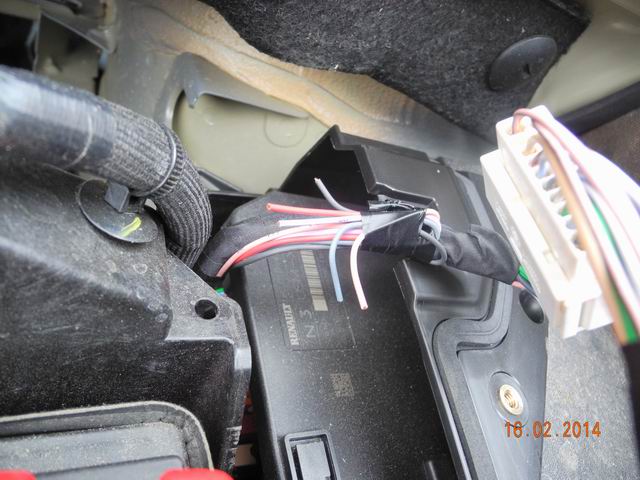

Сегодня делая ревизию моторного отсека открутил крышку блока предохранителя. То что увидел-повергло меня в шок. :evil: (смотрим фото). Проверил тестером провода- напряжения на них нет. Вопрос-что это? Можно ли использовать их для подключения ДХО? Может надо поставить предохранитель какой нибудь, что бы напруга появилась?
P/S Это так и было. Ничего не откусывалось и изоляция не разматывалась.
Вложения
Французское чудо
Изображение[/URL]
Аватара пользователя
Река2

Сообщения: 378
Зарегистрирован: 17 окт 2011, 23:34
Откуда: Юг подмосковья
Авто: Kangoo2 фаза2+0,82

Re: Непонятные разъемы (в т.ч. схемы расположения разъемов)

Сообщение Pasha » 17 фев 2014, 00:46

Река2 писал(а):Сегодня делая ревизию моторного отсека открутил крышку блока предохранителя. То что увидел-повергло меня в шок. :evil: (смотрим фото). Проверил тестером провода- напряжения на них нет. Вопрос-что это? Можно ли использовать их для подключения ДХО? Может надо поставить предохранитель какой нибудь, что бы напруга появилась?
P/S Это так и было. Ничего не откусывалось и изоляция не разматывалась.

подобные концы присутствуют и в первой фазе.... Эти провода присутствуют только в жгуте но никуда в салоне не подключены, также откусаны и замотаны изолентой( по крайней мере у меня так)....я использовал эти провода при активации штатных ДХО
зы судя по фото лягушатники поджали изоленты)))) у меня концов практически было не видно под изоляцией..
ззы вот здесь упоминается про эти концы viewtopic.php?f=7&t=1893&start=60#p3709
а это фото моего жгута...download/file.php?id=1357&mode=view
вот она, вот она машина моей мечты!!!!!!!!!!!
Kaaaaaaaaangoooooooooooo!!!!!!!!
Аватара пользователя
Pasha

Сообщения: 887
Зарегистрирован: 02 апр 2012, 17:12
Откуда: Свердловская область г. Нижний Тагил
Авто: kangoo2 Expression 2012 шоколад

Re: Непонятные разъемы (в т.ч. схемы расположения разъемов)

Сообщение wolf-777 » 17 фев 2014, 08:09

Река2 писал(а):Сегодня делая ревизию моторного отсека открутил крышку блока предохранителя. То что увидел-повергло меня в шок. :evil: (смотрим фото). Проверил тестером провода- напряжения на них нет. Вопрос-что это? Можно ли использовать их для подключения ДХО? Может надо поставить предохранитель какой нибудь, что бы напруга появилась?
P/S Это так и было. Ничего не откусывалось и изоляция не разматывалась.


Посмотрите шаг 20 из вложеной пдф-ки. В салоне есть концы от этих 5 проводов, за педалью сцепления, там где жгут приходит через круглую резинку в салон - тоже примотаны изолентой. Один из них использовал для подачи питания на штатные ДХО :) 4 оставшиеся - ждут своей очереди...
Вложения
Датчик объема.pdf
(1.5 МБ) Скачиваний: 412
wolf-777

Сообщения: 197
Зарегистрирован: 29 ноя 2012, 16:08
Откуда: Королёв
Авто: Kangoo 2 Expression 1.6л, 8 клап. 2012г.

Re: Электросхемы/ предохранители/ реле в Кангу2

Сообщение mityaby » 23 июл 2014, 12:15

Сняв передний нижний щиток под рулем обнаружил две фишки.Вопрос,какая вероятность того что они рабочие ( по аналогу с др.машинами)и от каких систем?
mityaby

Сообщения: 54
Зарегистрирован: 12 сен 2013, 00:27
Откуда: Москва
Авто: kangoo K9K 802

Re: Непонятные разъемы (в т.ч. схемы расположения разъемов)

Сообщение -AL- » 12 дек 2014, 17:23

а вот что это за кнопка? :shock:



upd. может отключение автосвета.... :oops: машина 2012года
Аватара пользователя
-AL-

Сообщения: 135
Зарегистрирован: 15 июл 2013, 17:50
Откуда: Украина. Харьков :)
Авто: Kangoo 2 1.5Dci 50kW груз

Re: Непонятные разъемы (в т.ч. схемы расположения разъемов)

Сообщение wolf-777 » 12 дек 2014, 20:00

-AL- писал(а):а вот что это за кнопка? :shock:



upd. может отключение автосвета.... :oops: машина 2012года


кнопка не штатная для Kangoo II - с Mascott-Mastera, вот она поз.6:
http://renault.epcdata.ru/mascott_master/14782/interior_and_electric/upravlenie_signalizaciya/zamok_zajiganiya_viklyuchatel/01017588/inter_plafonier-6/
а вот что на неё подвешено надо спрашивать владельца :?
штатно автосвет отключается на торце левого подрулевого ;)
wolf-777

Сообщения: 197
Зарегистрирован: 29 ноя 2012, 16:08
Откуда: Королёв
Авто: Kangoo 2 Expression 1.6л, 8 клап. 2012г.

Re: Непонятные разъемы (в т.ч. схемы расположения разъемов)

Сообщение jackpot021 » 12 дек 2014, 20:04

Кнопка парктроника
jackpot021

Сообщения: 243
Зарегистрирован: 02 сен 2014, 13:45
Откуда: Мытищи МО
Авто: Kangoo 2 Ph2 1.6 16 кл. 2014

Re: Непонятные разъемы (в т.ч. схемы расположения разъемов)

Сообщение wolf-777 » 12 дек 2014, 20:14

jackpot021 писал(а):Кнопка парктроника

Посмешили :lol: ...парктроник вообще то - средняя кнопка на этом фото ;)
wolf-777

Сообщения: 197
Зарегистрирован: 29 ноя 2012, 16:08
Откуда: Королёв
Авто: Kangoo 2 Expression 1.6л, 8 клап. 2012г.

Re: Непонятные разъемы (в т.ч. схемы расположения разъемов)

Сообщение ivas777 » 12 дек 2014, 21:07

Да, кнопка парктроника средняя, а у этой кнопки и по эмблеме видно, что для салонного плафона (раньше где-то эту (+/-) эмблему видел).

п.с. wolf-777 , зачёт, как ты сориентировался и чётко определил модель, в которую плафонная кнопка ставится... профи издалека видать ;)
После объединения тучи смежных тем напросились выводы: *Перед созданием темы/сообщения, воспользуйтесь поиском или FAQ *В названии темы,сначала, указывайте предмет темы, а затем уже суть вопроса; Уважайте друг друга и труд модераторов.
---------------
Аватара пользователя
ivas777

Сообщения: 3178
Зарегистрирован: 09 апр 2012, 23:40
Откуда: г.Ленинград
Авто: Кангу2 1.6л, 16клап. из Германии 2008г.


Вернуться в Электроника, электрика
