Есть масса вопросов о том как подружить тот или иной джойстик с какой- либо головой. В частности если управление не резистивное, а по ИК-порту, то ситуация усложняется в корне, ибо нужно собирать адаптер на микроконтроллере. Некоторые уже приобретали сей девайс, купить то не сложно но вот цена очень кусается. (2,5-3 тыс.р)
Я сегодня был в автосалоне на распродаже, и приобрел вот такой замечательный джойстик от Clio (520 р):
Схема его выглядит так (цвета проводов соответствуют оригиналу):
В конечном счете нужно собрать вот такую цепочку:
Т.е. теперь всем понятно, что весь вопрос в адаптере. Проблема заключается в том, что для разных магнитол отличается прошивка микроконтроллера. Все дело в протоколе и запрограммированных командах сигналов штатного ИК пульта.
Что нужно сделать если вы решили собрать эту схему. Идем на сайт http://wheelremote.ru/ и в разделе схемы выбираем схема для renault, она универсальна для всех моделей.
Вот перечерченная схема мною для проводного управления магнитолой:
Красный выделена стабилизация питания 5В, это питание микросхемы.
Микроконтроллер Pic 16F630 работает от 2 до 5,5 вольт Чуть ниже обычный 3,5 штекер, на кончике которого имеется напряжение ок.3 В. На него подается сигнал с микроконтроллера.
Итак моя магнитола Clarion CZ509EG. Чтобы найти прошивку идем на сайт вот сюда http://laguna-club.by/showthread.php?t=1086 и ищем по ссылкам свою магнитолу в первом посте, возможно вам повезет. Моей не оказалось в списке, и я попросил человека написать для меня программу, но затем я узнал, что Alpine использует те же коды сигналов и протокол что и Clarion , в итоге со мною поделились уже готовой прошивкой.

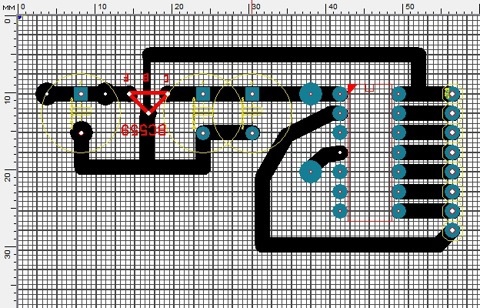

Схему я распаял, осталось прошить микроконтроллер. Завтра как карта ляжет, пойду тестировать.
